Orno Przekaźnik Instalacyjny Bistabilny 24 Vac/Dc 16A Orpi45624Uc Kórnik

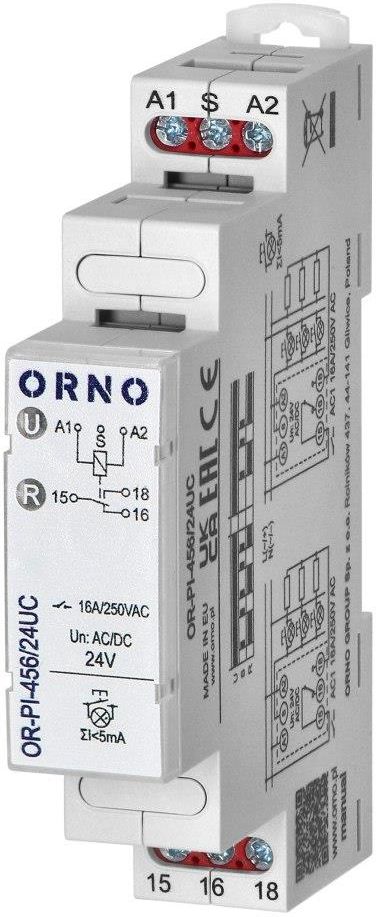

PRZEKAŹNIK BISTABILNY NA SZYNĘ DIN WŁ-WYŁ 24V AC/DC 16A MODEL: ORNO OR-PI-456/24UC Jednofunkcyjny przekaźnik impulsowy, bistabilny to modułowe urządzenie, które odpowiada za sterowanie dowolnym obwodem. Ten model realizuje jedną funkcję „włącz – wyłącz” i nie ma pamięci. Załączenie i wyłączenie realizowane są poprzez podanie impulsu na zestyku S. Przekaźnik impulsowy - bistabilny, współpraca z podświetlanymi włącznikami chwilowymi dzwonkowymi lub przyciskami sterującymi. Przekaźnik może być zasilany napięciem stałym lub przemiennym 50/60 Hz o wartościach 20,4 - 27,6 V. Obciążalność 16A. Styki AgSnO2 odpowiednie do pracy z obciążeniami indukcyjnymi. Produkt jest przydatny zarówno w układach przemysłowych, jak i domowych. Produkt przeznaczony jest do montażu na szynę DIN 35mm w położeniu dowolnym, a solidne zaczepienie gwarantują dwa zaczepy - górny i dolny. Montaż przewodów w zaciskach odbywa się za pomocą śruby uniwersalnej. BUDOWA PRZEKAŹNIKA 1 - Zaciski zasilania (A1, A2) oraz zacisk zestyku sterującego (S) 2 - Dioda LED zielona U ON - sygnalizacja napięcia zasilania U, Dioda LED zielona U migająca - odmierzanie czasu T 3 - Dioda LED żółta R ON/OFF - stan przekaźnika wyjściowego 4 - Zaciski wyjść przekaźnika (15,16,18) Zestyk sterujący S umożliwia sterowanie załączeniem / wyłączeniem odbiorników (oświetlenia lub innych urządzeń) z kilku różnych punktów, za pomocą równolegle połączonych podświetlanych włączników chwilowych dzwonkowych lub przycisków sterujących. SCHEMAT POŁĄCZEŃ W przypadku podłączenia zbyt dużej liczby włączników podświetlanych może dochodzić do samoistnego załączania oświetlenia lub załączenia oświetlenia na stałe. Połączenia: maks. przekrój przewodów: 1x2,5 mm2 (1 x 14 AWG), długość odizolowania przewodów: 6,5 mm, maks. moment dokręcenia zacisku: 0,5 Nm. FUNKCJE CZASOWE U - napięcie zasilania; R - stan wyjścia przekaźnika; t - oś czasu SET/RESET (RESET) Załączenie i wyłączenie, sterowane impulsami na zestyku S. Po podaniu napięcia zasilania przekaźnik wykonawczy R pozostaje wyłączony. Przy pojawieniu się impulsu na wejściu sterującym S załączany jest przekaźnik wyjściowy R (SET). Stan taki trwa do momentu pojawienia się kolejnego impulsu sterującego - wtedy przekaźnik wyjściowy R zostanie wyłączony (RESET). Kolejne impulsy pojawiające się na wejściu sterującym S spowodują zmianę stanu zestyków R na przeciwny. Wyłączenie zasilania spowoduje wyłączenie przekaźnika wyjściowego R. Ponowne załączenie zasilania i podanie impulsu sterującego na wejście S spowoduje załączenie przekaźnika R. Dalsze impulsy sterujące pojawiające się na wejściu sterującym S spowodują zmianę stanu zestyków przekaźnika na przeciwny. FUNKCJE DODATKOWE Diody LED: dioda zielona U, dioda żółta R – świecą światłem ciągłym. Wyzwalanie: przekaźnik wyzwalany jest poprzez podłączenie zestyku S do zacisku A1, z równolegle połączonych włączników / przycisków sterowniczych. Dla zasilania napięciem stałym DC biegun dodatni może być podłączony do zacisku A1 lub A2. Zasilanie: przekaźnik może być zasilany napięciem stałym lub przemiennym 50/60 Hz o wartościach 20,4...27,6 V PARAMETRY TECHICZNE Liczba i rodzaj zestyków: 1P Napięcie znamionowe: 24V AC/DC Obciążenie znamionowe AC1: 16 A / 250 V AC Obciążenie znamionowe DC1: 16 A / 24 V DC Maks. przekrój przewodów przyłączeniowych: 2,5mm² Temperatura składowania: od -40°C do +70°C Materiał styków: AgSnO2 Stopień ochrony (IP): 20 Maksymalna moc łączeniowa w kategorii: 4000VA Minimalna moc łączeniowa: 1 W 10 mA Rezystancja zestyków: ≤ 100mΩ Maksymalna częstość łączeń: 600 cykli/h Roboczy zakres napięcia zasilania: 0,9 - 1,1 Un Kategoria przepięciowa: III Klasa Palności Obudowy UL94: V0 Trwałość łączeniowa AC1: > 0,5 x 10^5 Temperatura pracy: -20℃~+50℃ Wilgotność względna: do 85% Odporność na udary: 15 g Odporność na wibracje: 0,35 mm DA Waga netto: 65g WYMIARY głębokość: 90 mm szerokość: 17,5 mm - 1 moduł wysokość: 64,6 mm
