SIEMENS SIMATIC ET 200SP ANALOG OUTPUT MODULE AQ 2XU/I HIGH FEATUR (6ES71356HB000CA1) Kołobrzeg

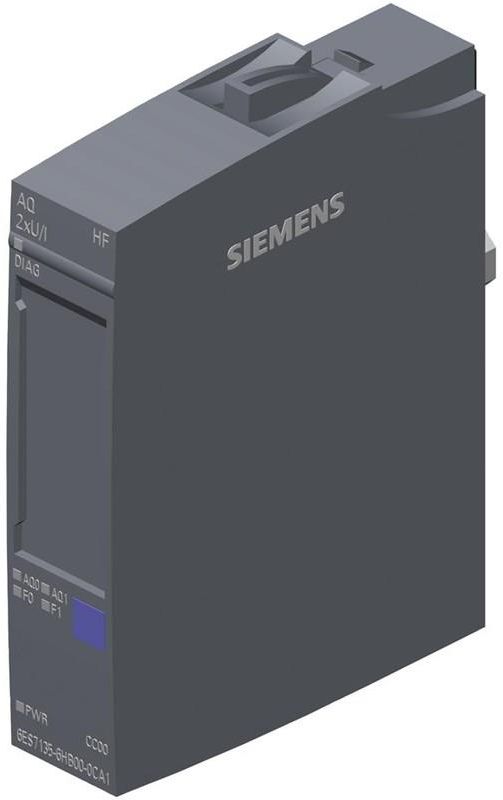

Opis Produktu Moduł 6ES7135-6HB00-0CA1 to analogowy moduł wyjściowy należący do systemu rozproszonych wejść/wyjść SIMATIC ET 200SP firmy Siemens. Jest to moduł typu AQ 2xU/I HF (High Feature), co oznacza, że posiada dwa kanały wyjściowe, które mogą pracować w trybie napięciowym (U) lub prądowym (I) i oferuje zaawansowane funkcje. Moduł ten charakteryzuje się wysoką rozdzielczością i dokładnością, a także posiada funkcje diagnostyczne na poziomie kanału. Do poprawnego działania moduł wymaga odpowiedniej jednostki bazowej (BaseUnit) typu A0 lub A1. Posiada kodowanie kolorystyczne CC00 ułatwiające identyfikację. Kluczowe Cechy Rodzina: SIMATIC ET 200SP Typ modułu: Wyjście analogowe (AQ) Liczba wyjść: 2 Rodzaj wyjść: Napięciowe (U) lub Prądowe (I), konfigurowalne Wersja: High Feature (HF) - wysoka funkcjonalność Rozdzielczość: 16 bitów (łącznie ze znakiem) Diagnostyka: Diagnostyka kanału (np. przerwanie przewodu, zwarcie - zależnie od konfiguracji i obciążenia) Wymagana jednostka bazowa (BaseUnit): Typ A0, A1 Kodowanie kolorystyczne: CC00 Dane Techniczne Napięcie zasilania: Nominalnie 24 V DC Separacja potencjałów: Między kanałami Między kanałami a magistralą wewnętrzną (backplane bus) Między kanałami a napięciem zasilania Zakresy wyjściowe (konfigurowalne): Napięciowe: ±10 V 1 V do 5 V 0 V do 10 V Prądowe: 0 mA do 20 mA 4 mA do 20 mA ±20 mA Dokładność: +/- 0.1% (wartość z karty produktu), +/- 0.3% (typowa wartość graniczna błędu w warunkach referencyjnych - wg. dokumentacji) Impedancja obciążenia: Wyjście napięciowe: min. 1 kΩ Wyjście prądowe: max. 600 Ω Wymiary (Szer. x Wys. x Gł.): 15 mm x 73 mm x 58 mm Numer artykułu: 6ES7135-6HB00-0CA1 Moduł ten jest przeznaczony do precyzyjnego sterowania analogowymi elementami wykonawczymi w systemach automatyki przemysłowej wykorzystujących platformę ET 200SP. Szczegółowe informacje dotyczące czasów konwersji, dokładności w różnych warunkach, funkcji diagnostycznych i konfiguracji znajdują się w oficjalnej dokumentacji technicznej firmy Siemens dla tego modułu.
