Lindab Regulator Przepływu Powietrza Rdr 100 15/50 Kobyłka

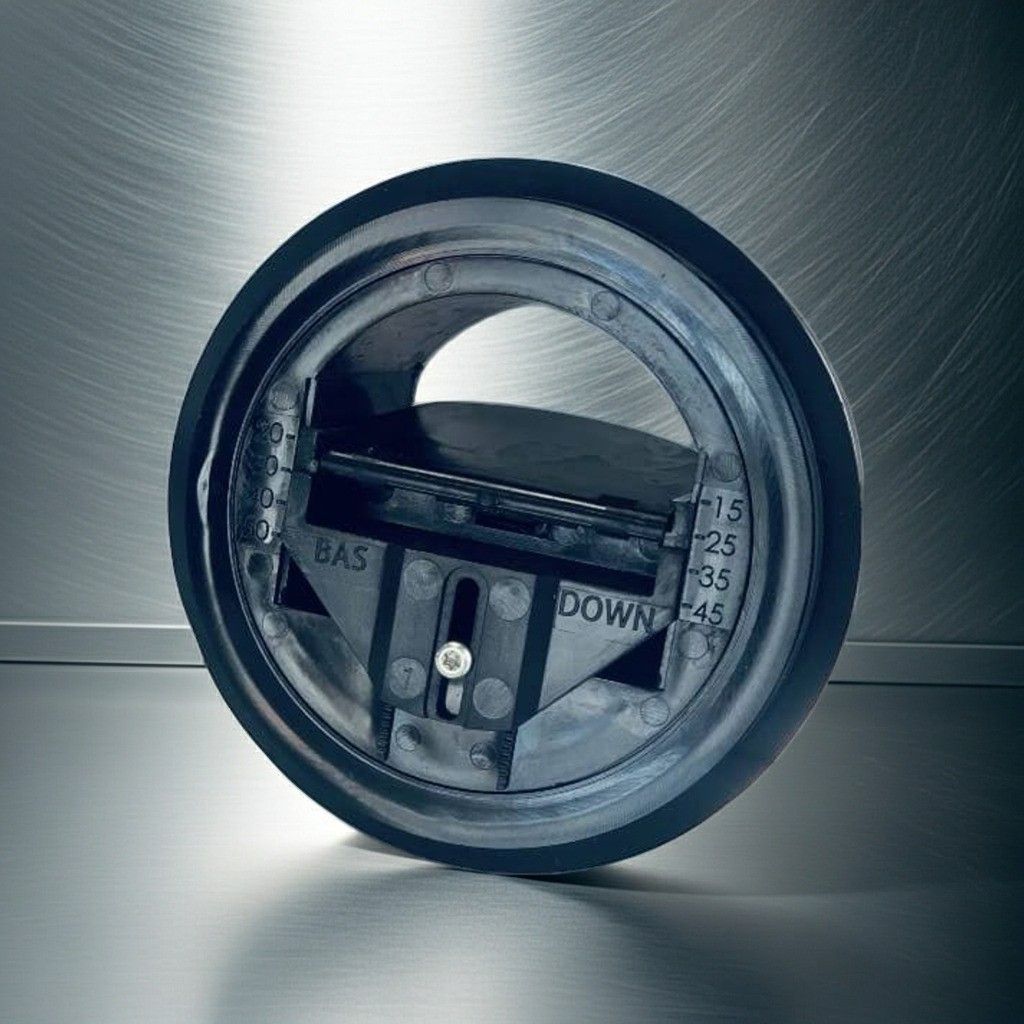

Regulator przepływu powietrza Lindab RDR 100 15-50 jest regulatorem stałego przepływu powietrza do rury o średnicy 100mm. Ma on możliwość zmiany nastawy przepływu w zakresie od 15m3/h do 50m3/h. Regulator RDR Lindab jest stosowany w budynkach mieszkalnych i użyteczności publicznej wyposażonych w system wentylacji mechanicznej. Wykonany jest z tworzywa sztucznego PVC w klasie M1 o wytrzymałości temperaturowej do 60ºC. Regulator zapewnia utrzymanie stałej wartości przepływu strumienia powietrza w zakresie 50-250Pa. Może być stosowany zarówno do wyciągu jak i nawiewu powietrza. Elementy oznaczone na rysunkach: (1) tuleja z uszczelką, (2) obręcz tulei (różna w zależności od modelu), (3) obudowa regulatora, (4) wkład regulacyjny, (5)skala nastawy, (6) śruba do regulacji przepływu powietrza. Model produktu øD1 [mm] øD2 [mm] L [mm] RDR 100 96 93 70 Regulator przepływu powietrza Lindab RDR przeznaczony jest do montażu wewnątrz okrągłego kanału w instalacjach pionowych i poziomych. Podczas montażu w instalacji poziomej należy przestrzegać położenia oznaczeń "BAS" i "DOWN" umieszczonych na froncie urządzenia. Szczelność przepływu gwarantuje zamontowana uszczelka. Regulator przepływu powinien znaleźć się co najmniej jedną długość średnicy kanału od kratki wentylacyjnej w układzie wyciągowym powietrza i co najmniej 3 długości średnicy kanału w układzie nawiewnym. Podczas instalacji nie dotykaj elementu regulującego! Należy zwrócić szczególną uwagę na montaż regulatora zgodnie z kierunkiem przepływu powietrza.
