Magewell Modator Chassis 2U Kłecko

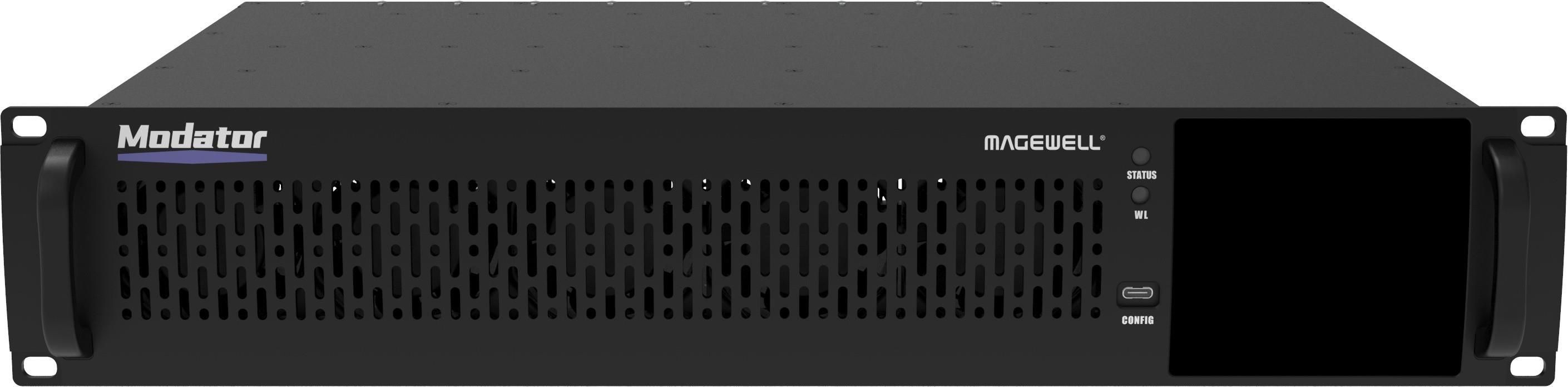

Magewell Modator Chassis 2U | Obudowa rack, baza systemu modułowego kart Modator Magewell Modator Chassis 2U zapewnia wysoką gęstość modułów w infrastrukturze IP. W standardowej wysokości 2U obudowa mieści do dziesięciu niezależnych, hot-swapowych modułów Modator. Każde gniazdo pracuje autonomicznie jako enkoder lub dekoder w przepływach NDI oraz SRT, a wspólne zarządzanie utrzymuje spójność konfiguracji całej ramy. Przedni panel z ekranem dotykowym udostępnia bieżący status, logi i alarmy. Architektura zasilania stawia na niezawodność. Dwie hot-swapowe jednostki PSU obsługują 100–240 V AC przy 50/60 Hz, zapewniając redundancję w trybie zimnej rezerwy. Maksymalny pobór obudowy to 200 W, a na slot przypada 20 W; typowe zużycie w trybie czuwania wynosi 11–11,9 W, a bez obciążenia 17–17,9 W. Scentralizowane odprowadzanie ciepła gwarantuje ciągły tryb 24/7 w reżyserkach i szafach OB. Diody stanu oraz brzęczyk dają natychmiastowy sygnał o awarii dla szybkiego serwisu. Ścieżki kontroli są rozdzielone od mediów. Jeden port RJ45 Gigabit Ethernet oraz port USB-C CONFIG zapewniają dostęp do interfejsu Web UI lokalnie, HTTP API i wstępnej konfiguracji sieci. Panel 91 × 81 mm umożliwia włączenie ramy, przegląd łączności modułów i edycję parametrów IP. Dostęp przez przeglądarkę udostępnia metryki urządzenia, aktualizacje firmware i role użytkowników, a także integrację z Magewell Control Hub do nadzoru wielu urządzeń. Parametry mechaniczne odpowiadają praktyce broadcast: 482 × 275 × 88 mm (2U) oraz ≈5,6 kg z zaślepkami. To kontroler rackowy, który skupia dziesięć kart IP w jednej obudowie, jednocześnie konsolidując monitoring, zasilanie i chłodzenie — optymalny dla streamingu, produkcji live i telewizji. Obudowa ma uszy montażowe pod M6. Port konfiguracyjny Gigabit jest odseparowany od ruchu wideo, dzięki czemu sterowanie pozostaje płynne. Magewell Modator 2U to modułowa obudowa o dużej pojemności, przeznaczona do montażu w szafie rackowej, zaprojektowana w celu zapewnienia skalowalności i niezawodności niezależnych enkoderów i dekoderów firmy Magewell. Obudowa Modator 2U pasuje do standardowych szaf rackowych i obsługuje do 10 modułów Modator, zapewniając elastyczność i wysoką wydajność w wymagających procesach opartych na protokole IP. Zaprojektowana do pracy w trybie 24/7: Podwójne zasilacze i zoptymalizowane odprowadzanie ciepła zapewniają niezawodną pracę w środowiskach o wysokich wymaganiach, dzięki czemu nadaje się do zastosowań w transmisjach telewizyjnych i produkcji na żywo, które wymagają ciągłej dostępności. Niezależne kodowanie i dekodowanie: Każdy moduł może pracować niezależnie, obsługując wysokiej jakości konwersję obrazu i dźwięku z i do strumieni IP, zapewniając elastyczność konfiguracji obudowy do różnych potrzeb produkcyjnych. Ekran dotykowy LED: Intuicyjny ekran dotykowy pozwala użytkownikom włączać i wyłączać obudowę, wyświetlać informację o stanie zarówno obudowy, jak i każdego zainstalowanego modułu oraz szybko i łatwo konfigurować ustawienia sieciowe. Skalowalne rozwiązanie: Dzięki możliwości zainstalowania do 10 modułów Modator system można dostosować do konkretnych potrzeb, zarówno w zakresie enkodera, dekodera, jak i obu tych funkcji. Moduły z możliwością wymiany podczas pracy: Obudowa obsługuje instalację różnych modułów Magewell Modator, w tym modułów do konwersji NDI®, HDMI, SDI i AES67, umożliwiając dostosowanie i przyszłe aktualizacje. Kompatybilne moduły - link: Magewell Modator Pro Convert NDI to HDMI Module - link Magewell Modator Pro Convert NDI to AIO Module - link Magewell Modator Pro Convert HDMI Plus Module - link Magewell Modator Ultra Encode HDMI Plus Module - link Magewell Modator Ultra Encode SDI Plus Module - link Magewell Modator Pro Convert NDI to HDMI 4K Module - link Magewell Modator Pro Convert HDMI 4K Plus Module - link Specyfikacja Interfejsy 10 gniazd Modator obsługujących wymianę modułów Magewell podczas pracy 1 port Ethernet RJ45 1000 Mb/s do konfiguracji 1 port USB typu C do konfiguracji Zasilanie i pobór mocy Podwójne moduły zasilające z możliwością wymiany podczas pracy dla bezpieczeństwa i nadmiarowości AC: 100–240 V, 7–3,5 A, 60/50 Hz Maksymalne zużycie energii przez obudowę: 200 W Maksymalne zużycie energii przez każde gniazdo: 20 W Zużycie energii w trybie czuwania: 11 W (wyłączony ekran dotykowy), 11,9 W (włączony ekran dotykowy) Pobór mocy bez ładowania: 17 W (wyłączony ekran dotykowy), 17,9 W (włączony ekran dotykowy) Wskaźnik stanu Niebieski: Działa Wyłączony: Tryb czuwania Lampka ostrzegawcza: Czerwona: Błąd Wyłączona: Normalny stan Wskaźnik zasilania: Zielony: Wyjście włączone i OK Migający zielony: Tryb czuwania lub zimna redundancja Czerwony: Błąd lub usterka Brzęczyk: Sygnał dźwiękowy: błąd Wyłączony: normalny stan Ekran dotykowy: Wymiary: 91 mm x 81 mm Sterowanie Ekran dotykowy Włączanie/wyłączanie urządzenia Wyświetlanie informacji o urządzeniu Wyświetlanie informacji o stanie połączenia każdego gniazda i informacji o włożonych modułach Wyświetlanie i edytowanie informacji o sieci Ethernet Wyświetlanie dzienników w celu śledzenia ważnych zdarzeń Wyświetlanie powiadomień o błędach Interfejs użytkownika Dostarcza kompleksowych informacji dotyczących urządzenia Dostarcza podstawowej informacji i stanu pracy dotyczących podłączonych modułów Obsługuje zarządzanie i konfigurację urządzenia, takie jak zmiana nazwy urządzenia, włączenie sygnału dźwiękowego, aktualizacja oprogramowania układowego, ustawienie sieci itp. Obsługuje przeglądarki internetowe IE/Edge/Firefox/Chrome/Safari/Opera Dostarcza interfejsy API HTTP Specyfikacje fizyczne Format: 482 mm (dł.) x 275 mm (szer.) x 88 mm (wys.) Waga: ≈5,6 kg (z 10 pustymi gniazdami) Środowisko pracy Temperatura pracy: od 0 do 50°C Temperatura przechowywania: od –20 do 70°C Wilgotność względna: od 5% do 90% bez kondensacji
