Schneider Wyłącznik Krańcowy Bezpieczeństwa xcspa Dwa Bieguny 2Nc Działanie Wolne Gwintowane Wejście Pg11 Plastik Ip67 xcspa791 Kępice

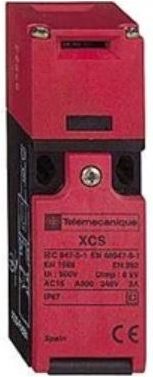

Łącznik krańcowy Schneider Electric XCSPA791 to element z serii Telemecanique Safety switches XCS, zaprojektowany jako wyłącznik bezpieczeństwa do nadzorowania pozycji ruchomych osłon i drzwi w maszynach. Jego kluczową cechą jest zastosowanie klucza aktywującego (key operated turret head), co czyni go idealnym do zastosowań wymagających bezpiecznej blokady dostępu. Główne dane techniczne Producent: Schneider Electric (marka Telemecanique Sensors) Seria: Preventa Safety switches XCS (model XCSPA) Typ produktu: Łącznik bezpieczeństwa, kluczowy (key operated) Działanie styków:Wolne otwieranie, jednoczesne (Slow-break, simultaneous) — co jest standardem dla wyłączników bezpieczeństwa, zapewniając wymuszone otwarcie styków nawet w przypadku ich zespawania. Typ głowicy: Obrotowa głowica na klucz (Key operated turret head). Konfiguracja styków: 2 NC (Normalnie Zamknięte) — oba styki otwierają się jednocześnie. Materiał korpusu i głowicy: Poliamid (PA) — tworzywo sztuczne. Parametry elektryczne Znamionowy prąd cieplny (Ithe): 10 A Znamionowe napięcie izolacji (Ui): 500 V zgodnie z EN/IEC 60947-1 300 V zgodnie z UL 508 i CSA C22.2 No 14 Znamionowe napięcie udarowe wytrzymywane (Uimp): 6 kV zgodnie z EN/IEC 60947-5-1 Znamionowy prąd pracy (Ie): AC-15: 6 A przy 120 V; 3 A przy 240 V (zgodnie z EN/IEC 60947-5-1, kategoria A300) DC-13: 0,55 A przy 125 V; 0,27 A przy 250 V (zgodnie z EN/IEC 60947-5-1, kategoria Q300) Zabezpieczenie przed zwarciem: Zalecany bezpiecznik topikowy 10 A typu gG (gL). Podłączenie elektryczne: Zaciski śrubowe. Obsługiwane przekroje przewodów: 1×0,5…2×1,5mm2 z lub bez końcówki kablowej. Wprowadzenie kablowe: 1 wejście gwintowane Pg 11 (dla kabli o średnicy zewnętrznej 7-10 mm). Parametry mechaniczne i środowiskowe Trwałość mechaniczna: 1 000 000 cykli Trwałość elektryczna: 1 000 000 cykli (dla AC-15, 2 A przy 230 V) Wymuszone otwarcie (Positive opening): Zestyk NC posiada funkcję wymuszonego otwarcia, co jest kluczowe dla bezpieczeństwa. Minimalna siła wymagana do wymuszonego otwarcia: 15 N. Minimalna prędkość zadziałania: 0,01 m/s Maksymalna prędkość zadziałania: 0,5 m/s Stopień ochrony (IP): IP67 (wysoka odporność na kurz i wodę) zgodnie z EN/IEC 60529 i EN/IEC 60947-5-1. Klasa ochrony przed porażeniem elektrycznym: Klasa II (podwójna izolacja) zgodnie z EN/IEC 61140. Temperatura otoczenia: Praca: -25°C do 70°C Przechowywanie: -40°C do 70°C Odporność na wibracje: 5 gn (dla f = 10-500 Hz) zgodnie z IEC 60068-2-6. Odporność na wstrząsy: 10 gn dla 11 ms zgodnie z IEC 60068-2-27. Wymiary (Szer. x Wys. x Głęb.): Około 30 x 94 x 30 mm Waga: Około 0,11 kg Poziom bezpieczeństwa i zastosowanie Poziom bezpieczeństwa: Może osiągnąć kategorię 4, Poziom wydajności (PL) = e (zgodnie z EN/ISO 13849-1) oraz SIL 3 (zgodnie z EN/IEC 61508) przy odpowiednim systemie monitorowania i prawidłowym okablowaniu. Dane dotyczące niezawodności bezpieczeństwa: B10d = 5 000 000 (wartość dla 20-letniego okresu eksploatacji, ograniczona zużyciem mechanicznym lub styków). Zastosowanie: Łącznik XCSPA791 jest przeznaczony do stosowania w aplikacjach wymagających blokady osłon bezpieczeństwa, gdzie ruch osłony jest monitorowany przez specjalny klucz aktywujący. Typowo stosowany w maszynach o małej bezwładności, które nie wymagają blokady dostępu przed całkowitym zatrzymaniem maszyny. Jest szczególnie użyteczny, gdy konieczne jest uniemożliwienie przypadkowego otwarcia osłony. XCSPA791 to niezawodne i zgodne z normami bezpieczeństwa rozwiązanie do zabezpieczania maszyn w wielu gałęziach przemysłu.
