Schneider Kaseta Sterująca Harmony Xalk (Xalk178) Kępice

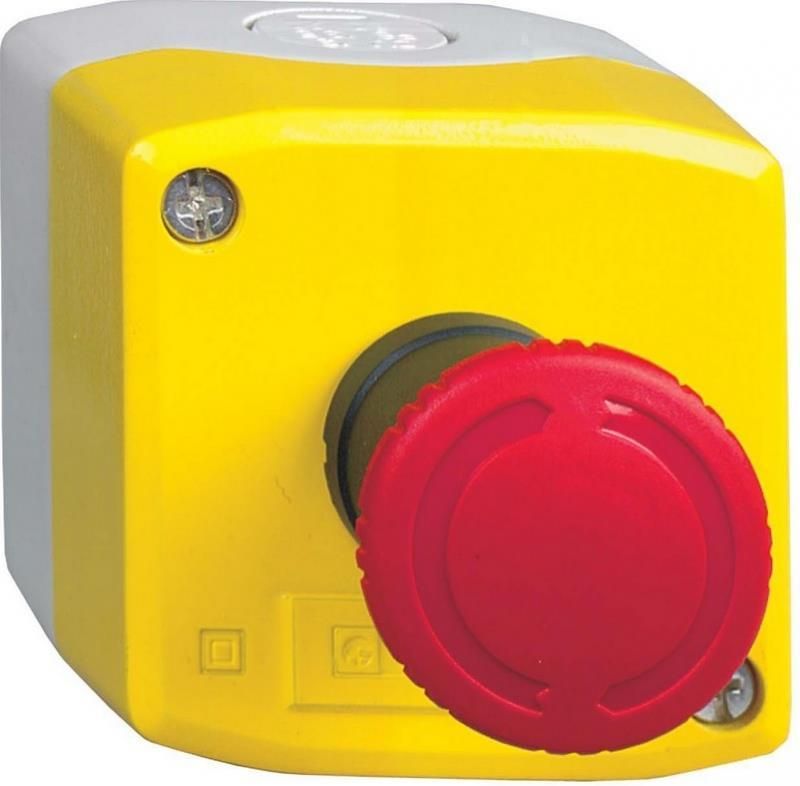

Kaseta sterownicza Schneider Electric XALK178 to kompletna stacja sterownicza (enclosed control station) przeznaczona do funkcji wyłącznika awaryjnego (Emergency Stop). Jest to element z serii Harmony XALK, zaprojektowany do zapewnienia bezpieczeństwa maszyn i systemów przemysłowych. Poniżej przedstawiono szczegółowe dane techniczne tej kasety: Główne cechy Typ produktu: Kompletna stacja sterownicza z przyciskiem awaryjnym. Zastosowanie: Funkcja zatrzymania awaryjnego (Emergency Stop) i wyłączenia awaryjnego (Emergency Switching Off). Kompozycja: Składa się z żółtej obudowy z tworzywa sztucznego (pokrywa) i szarej podstawy, wyposażonej w jeden czerwony grzybkowy przycisk awaryjny o średnicy 40 mm. Działanie przycisku: Zatrzaśnięcie (latching) po naciśnięciu, zwolnienie poprzez obrót (turn to release). Styki: Konfiguracja: 1 styk NC (Normalnie Zamknięty) – zgodnie z normą IEC 60947-5-1, załącznik K (positive opening operation), co jest kluczowe dla funkcji bezpieczeństwa. Materiał styków: Stop srebra (Ag/Ni). Parametry elektryczne Znamionowy prąd cieplny (Ith): 10 A (zgodnie z IEC 60947-5-1). Znamionowe napięcie izolacji (Ui): 600 V (stopień zanieczyszczenia 3, zgodnie z IEC 60947-1). Znamionowe napięcie udarowe wytrzymywane (Uimp):1 6 kV (zgodnie z IEC 60947-1). Znamionowy prąd pracy (Ie) w AC-15: 6 A przy 120 V AC 3 A przy 240 V AC 1.2 A przy 600 V AC Znamionowy prąd pracy (Ie) w DC-13: 0.55 A przy 125 V DC 0.27 A przy 250 V DC 0.1 A przy 600 V DC Zabezpieczenie przed zwarciem: Zalecany bezpiecznik topikowy 10 A typu gG (zgodnie z IEC 60947-5-1). Mechaniczne i środowiskowe parametry Materiał obudowy: Poliwęglan. Kolor obudowy: Pokrywa żółta (RAL 1021), podstawa jasnoszara (RAL 7035). Trwałość mechaniczna: 300 000 cykli. Trwałość elektryczna: 1 000 000 cykli (dla AC-15, 2 A przy 230 V, współczynnik obciążenia: 0,5). Droga działania: 1,5 mm (NC zmieniający stan elektryczny) 2,6 mm (NO zmieniający stan elektryczny) 4,3 mm (całkowita droga) Siła operacyjna: 44 N (dla zmiany stanu NC + NO). Podłączenia - zaciski: Zaciski śrubowe. Max. 2×1,5mm2 z końcówką kablową. Min. 1×0,22mm2 bez końcówki kablowej. Moment dokręcania: 0,8 - 1,2 Nm. Wprowadzenia kablowe: 1 otwór wybijany na kabel o średnicy do 14 mm. 2 otwory wybijane na dławiki kablowe Pg 13 lub ISO M20 o średnicy do 12 mm. Stopień ochrony (IP): IP66, IP67, IP69, IP69K (wysoka odporność na kurz, wodę, ciśnienie i wysoką temperaturę). Stopień ochrony NEMA: NEMA 4X, NEMA 13. Odporność na uderzenia (IK): IK03 (zgodnie z IEC 62262). Temperatura otoczenia: Praca: -40°C do +70°C. Przechowywanie: -40°C do +70°C. Odporność na wibracje: 5 gn (dla f = 12-500 Hz, zgodnie z IEC 60068-2-6). Odporność na wstrząsy: 30 gn (dla 18 ms), 50 gn (dla 11 ms). Waga netto: Około 0,194 kg. Wymiary (przybliżone): 68 mm (szerokość) x 68 mm (wysokość) x 91,5 mm (głębokość z przyciskiem). Normy i certyfikaty Zgodny z międzynarodowymi normami bezpieczeństwa: IEC 60204-1, IEC 60947-1, IEC 60947-5-1, IEC 60947-5-4, ISO 13850, JIS C 4520, IEC 60364-5-53, IEC 60947-5-5, UL 508, CSA C22.2 No 14. Certyfikaty: CE, UL, CSA, EAC, UKCA. Zgodność z dyrektywą RoHS (Restriction of Hazardous Substances). Kaseta XALK178 jest idealnym rozwiązaniem do zastosowań, gdzie wymagane jest niezawodne i widoczne zatrzymanie awaryjne w trudnych warunkach środowiskowych.
