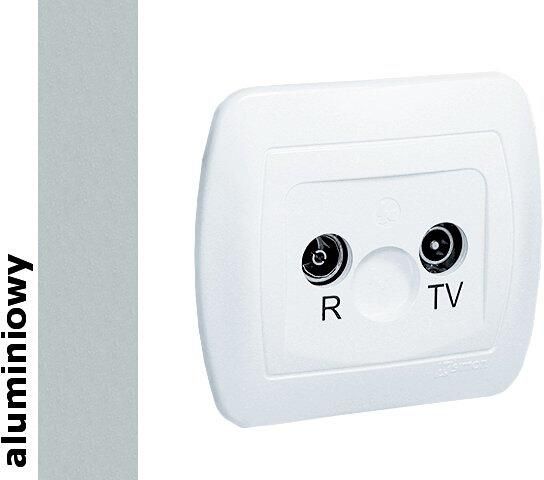

Simon Gniazdo ścienne Akord anten. RTV przelotowe, AA10/26 aluminium srebrny Katowice

Przeznaczenie Gniazdo antenowe jest przeznaczone do stosowania w antenowych instalacjach indywidualnych, zbiorczych lub systemach telewizji kablowej i służy do przyłączania urządzeń abonenckich typu: odbiornik telewizyjny, odbiornik radiofoniczny do tych sieci. Zastosowanie Wejścia gniazda przystosowane są do podłączenia kabla koncentrycznego o impedancji 75?, doprowadzającego sygnały z anten odbiorczych. Wyjścia abonenckie wykonane zgodnie z normą IEC umożliwiają podłączenie radioodbiornika lub telewizora. Dzięki odpowiedniej konstrukcji, do wyjść gniazda przenoszone są sygnały w następujących zakresach częstotliwości: – wyjście TV: 5 + 70 MHz i 120 + 862MHz, – wyjście R: 88 + 108 MHz Gniazda antenowe R-TV przelotowe wykonane są w sześciu różnych wartościach tłumienności sprzężenia: AA10/..: MA10/..: AP10M - 10 dB AA14/..: MA14/..: AP14M - 14 dB AA16/..: MA16/..: AP16M - 16 dB AA18/..: MA18/..: AP18M - 18 dB AA20/..: MA20/..: AP20M - 20 dB AA23/..: MA23/..: AP23M - 23 dB Tłumienność sprzężenia gniazda zakończeniowego: AAZ../.. – 10 dB Gniazda przelotowe wraz z gniazdem zakończeniowym znajdują zastosowanie w instalacjach zbiorczych typu przelotowego oraz rozbudowanych instalacjach indywidualnych gdzie gniazda łączone są szeregowo. Gniazdo zakończeniowe służy do zakończenia instalacji przelotowej (nie wymaga rezystora zakończeniowego). W miarę oddalania się od źródła sygnału (antena) jego poziom w linii maleje. Stały poziom sygnału wyjściowego RTV uzyskuje się poprzez dobór gniazd o takiej tłumienności sprzężenia, aby kolejne gniazdo, w miarę oddalania się od anteny, miało mniejszą tłumienność.
