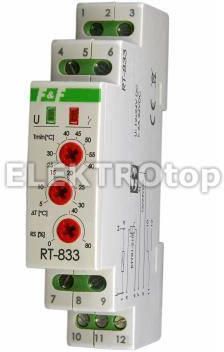

F&F Regulator temperatury z regulacją prędkości obrotowej wentylatora RT-833 Katowice

Regulator temperatury z regulacją prędkości obrotowej wentylatora montaż na szynie DIN styk: 1NO/NC 230V AC Z regulacją prędkości obrotowej wentylatora. Regulator przeznaczony jest do bezpośredniego sterowania prędkością obrotową wentylatorów 12/24 V DC w szafach sterowniczych (lub podobnych instalacjach) w funkcji temperatury. Działanie Po wzroście temperatury powyżej wartości zadanej Tmin zostanie uruchomiony wentylator. Jego prędkość obrotowa będzie proporcjonalna do zmierzonej temperatury i nastaw regulatora: dla temperatury Tmin prędkość obrotowa będzie równa zadanej prędkości minimalnej; dla temperatury Tmin + Δ prędkość obrotowa wynosi 100%; dla temperatury z zakresu Tmin<>Tmin+Δ prędkość obrotowa będzie proporcjonalnie odwzorowana w zakresie od ustawionego minimum do 100% prędkości. Regulator temperatury RT-833 posiada wyjście przekaźnikowe sygnalizujące zbyt wysoką temperaturę lub uszkodzenie (brak zasilania) regulatora. Podczas normalnej pracy styk 7-9 jest otwarty. Jeżeli zmierzona temperatura będzie przez 3 minuty wyższa od wartości maksymalnej (Tmin+Δ), to styk zostanie załączony. Przy uszkodzeniu regulatora lub braku jego zasilania, styki 7-9 mogą być wykorzystane do sygnalizacji błędu. Aby uniknąć problemu z utykaniem silnika na małych prędkościach, regulator posiada funkcję startu od maksymalnej prędkości. Wentylator startuje od prędkości maksymalnej i potem hamuje do odpowiedniej wartości. Napięcie zasilania: 12÷24 V DC Dokładność pomiaru: ±1°C Sonda temperatury: RT/RT2 Prąd obciążenia DC (7-9): 6 A Styk (obciążenie): separowany 1 x NO/NC (10 A) Zakres regulacji temperatury Tmin: 25÷60°C Zakres regulacji temperatury ΔT: 5÷30°C Nastawa prędkości startowej: 0÷80% Przyłącze: zaciski śrubowe 2,5 mm² Moment dokręcający: 0,4 Nm Pobór mocy czuwanie/praca: 0,05 W/0,6 W Temperatura pracy: -15 ÷ 50°C Wymiary: 1 moduł (18 mm) Montaż: na szynie 35 mm Stopień ochrony: IP20 RT-833 instrukcja obsługi (81.24k) RT-833 schemat CAD dxf (408.37k) CRT RT deklaracja CE 2023 (179.33k)
