WYŁĄCZNIK SILNIKOWY TERMIK TH35 GV2 0,63A-1,0A GV206310A Karlino

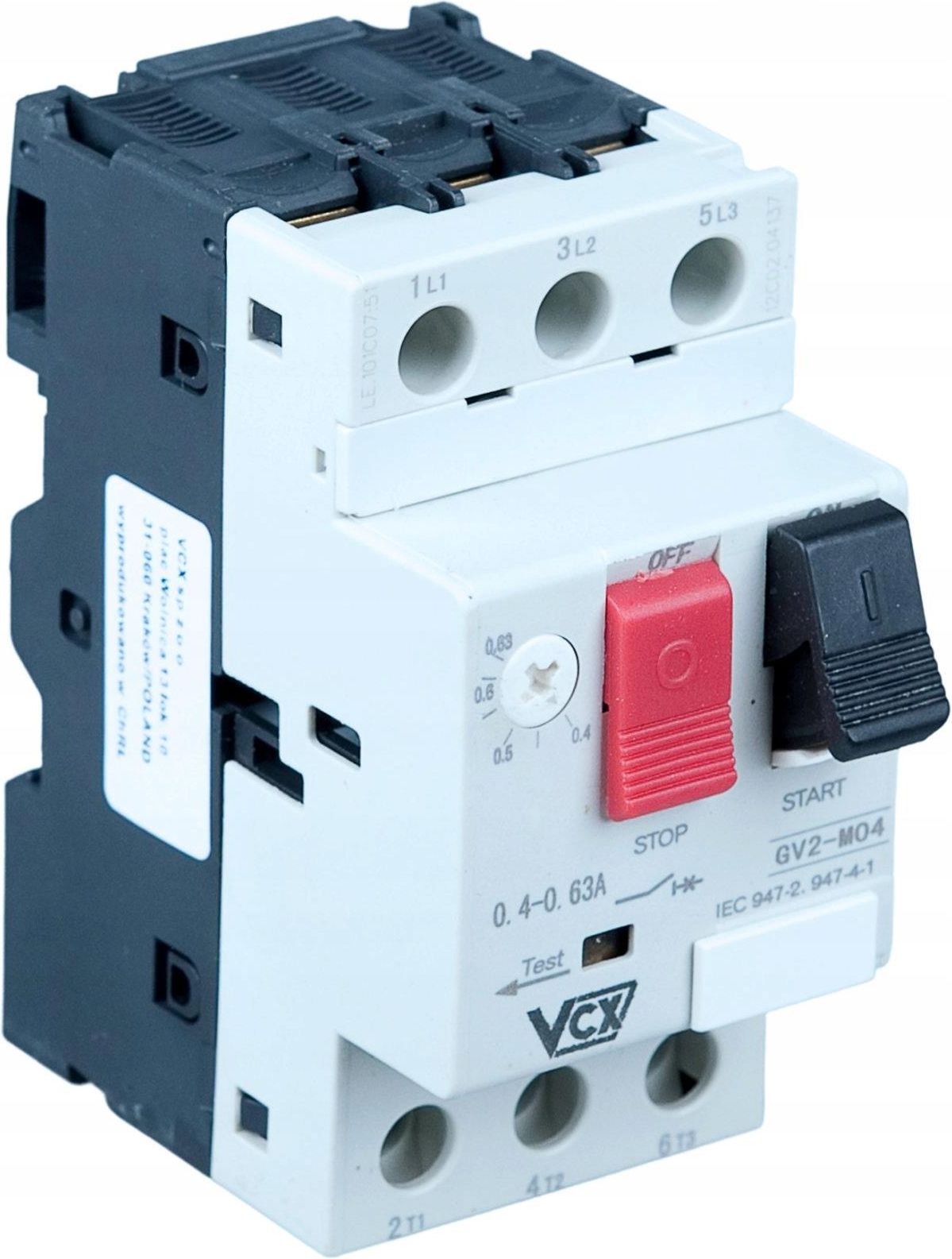

Wyłącznik silnikowy VCX GV2 0.63A-1.0A to kompaktowe urządzenie zabezpieczające, przeznaczone do ochrony silników elektrycznych oraz innych obwodów elektrycznych przed skutkami przeciążeń i zwarć. Jest to kluczowy element w układach sterowania i zasilania silników, który łączy w sobie funkcje wyłącznika, zabezpieczenia termicznego i zwarciowego. Parametry Producent: VCX Model: GV2 (często używane jest oznaczenie bazujące na odpowiednikach rynkowych, np. GV2-M03) Kod EAN: 5901122683667 Typ zabezpieczenia: Termiczno-magnetyczne (przeciążeniowe i zwarciowe) Liczba biegunów: 3P (trójfazowy) Zakres regulacji prądu termicznego (Ir): 0.63 A - 1.0 A Prąd wyzwalania zwarciowego (magnetyczny): Zazwyczaj około 13 x In (13 x 1.0A = 13A), czyli około 13-krotność maksymalnego prądu nastawczego termicznego, ale wartość ta jest stała i niezmienna dla danego modelu GV2. Znamionowy prąd pracy (Ie): Do 1.0 A (maksymalny prąd nastawy) Znamionowe napięcie pracy (Ue): Do 690 V AC Znamionowe napięcie izolacji (Ui): 690 V Znamionowe napięcie udarowe wytrzymywane (Uimp): 6 kV Znamionowa zdolność wyłączania zwarciowego (Icu): Zazwyczaj od 10 kA do 100 kA w zależności od dokładnego modelu GV2, dla tego zakresu mocy często 10 kA lub 100 kA. Sposób przyłączenia: Zaciski śrubowe Montaż: Na szynie DIN 35 mm Stopień ochrony: IP20 (zaciski) Temperatura pracy: -20 °C do +60 °C Trwałość mechaniczna: Typowo 100 000 cykli Trwałość elektryczna: Typowo 100 000 cykli Wymiary (orientacyjne): Standardowe dla GV2 (szerokość ok. 45 mm, wysokość ok. 89 mm, głębokość ok. 78 mm) Waga: Około 0,26 kg Cechy i zastosowanie Kompleksowa ochrona: Zapewnia ochronę silnika zarówno przed długotrwałymi przeciążeniami (wyzwalacz termiczny), jak i nagłymi, wysokimi prądami zwarciowymi (wyzwalacz magnetyczny). Regulowany zakres prądu: Umożliwia precyzyjne ustawienie prądu przeciążenia, co jest kluczowe dla efektywnej ochrony silnika. Kompaktowy rozmiar: Oszczędność miejsca w rozdzielnicach i panelach sterowniczych. Wizualny wskaźnik stanu: Często posiadają przyciski (np. zielony dla załączenia, czerwony dla wyłączenia) oraz sygnalizację wyzwolenia. Zdolność rozłączania: Może służyć jako główny wyłącznik dla pojedynczego silnika. Łatwy montaż: Szybki montaż na standardowej szynie DIN. Zastosowanie Bezpośrednie załączanie i wyłączanie małych silników elektrycznych. Ochrona pomp, wentylatorów, taśmociągów i innych urządzeń z napędem silnikowym. Zabezpieczenie przed przeciążeniem i zwarciem w instalacjach przemysłowych i domowych.
