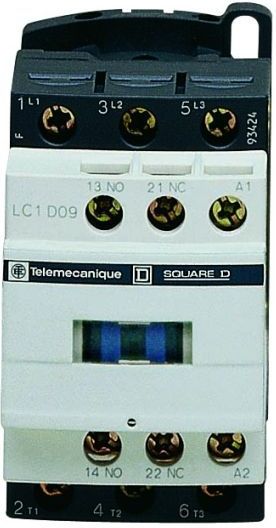

Schneider Stycznik D 3p,lc1d18b7,ac3-18a,nz+no Lc1d18b7 Karlino

Schneider Electric, Stycznik mocy TeSys D AC3 32A 3P 2NO 2NC cewka 24VAC, LC1D18B7 Parametry podstawowe: Znamionowy prąd wyłączalny: 300 A w 440 V dla Obwód zasilający zgodnie z IEC 60947 Znamionowy prąd łączeniowy [Ie]: 18 A 60 °C) w <= 440 V prąd przemienny (AC) AC-3 dla Obwód zasilający Znamionowy prąd łączeniowy [Ie]: 32 A 60 °C) w <= 440 V prąd przemienny (AC) AC-1 dla Obwód zasilający Znamionowy prąd łączeniowy [Ie]: 18 A 60 °C) w <= 440 V prąd przemienny (AC) AC-3e dla Obwód zasilający Znamionowy prąd cieplny przy konwekcyjnym chłodzeniu powietrznym [Ith] : 10 A w <60 °C dla obwód sygnalizacyjny Znamionowy prąd cieplny przy konwekcyjnym chłodzeniu powietrznym [Ith] : 32 A w <60 °C dla Obwód zasilający Znamionowe napięcie udarowe wytrzymywane [Uimp] : 6 kv zgodnie z IEC 60947 Znamionowe napięcie izolacji [Ui] : Obwód zasilający: 690 V zgodnie z IEC 60947-4-1 Znamionowe napięcie izolacji [Ui] : Obwód zasilający: 600 V CSA certyfikowany Znamionowe napięcie izolacji [Ui] : Obwód zasilający: 600 V UL certyfikowany Znamionowe napięcie izolacji [Ui] : obwód sygnalizacyjny: 690 V zgodnie z IEC 60947-1 Znamionowe napięcie izolacji [Ui] : obwód sygnalizacyjny: 600 V CSA certyfikowany Znamionowe napięcie izolacji [Ui] : obwód sygnalizacyjny: 600 V UL certyfikowany Zastosowanie: obciążenie rezystancyjne Zastosowanie: sterowanie silnikiem Zakres napięcia sterującego: 0,3...0,6 Uc -40-70 °C zniknięcie, odcięcie prąd przemienny (AC) 50/60 Hz Zakres napięcia sterującego: 0.8...1.1 Uc -40-60 °C eksploatacyjny prąd przemienny (AC) 50 Hz Zakres napięcia sterującego: 0.85...1.1 Uc -40-60 °C eksploatacyjny prąd przemienny (AC) 60 Hz Zakres napięcia sterującego: 1...1.1 Uc 60-70 °C eksploatacyjny prąd przemienny (AC) 50/60 Hz Zakres mocy silnika AC-3: 4-6 kw w 200-240 V 3 fazy Zakres mocy silnika AC-3: 7-11 kw w 380-440 V 3 fazy Zakres mocy silnika AC-3: 7-11 kw w 480-500 V 3 fazy Wysokość: 77 mm Typ układu rozruchu silnika: stycznik podłączony bezpośrednio Typ produktu lub komponentu: stycznik Trwałość mechaniczna: 15 Mcykli Trwałość elektryczna: 1.65 Mcykli 18 A AC-3 przy Ue <= 440 V Trwałość elektryczna: 1 Mcykli 32 A AC-1 przy Ue <= 440 V Trwałość elektryczna: 1.65 Mcykli 18 A AC-3e przy Ue <= 440 V Technologia cewki: bez wbudowanego modułu ogranicznika przepięć Szerokość: 45 mm Strata mocy na biegun: 2.5 W AC-1 Strata mocy na biegun: 0.8 W AC-3 Strata mocy na biegun: 0.8 W AC-3e Stopień zabrudzenia: 3 Stopień ochrony IP: IP20 płyta czołowa zgodnie z IEC 60529 Srednia impedancja: 2.5 mom - Ith 32 A 50 Hz dla Obwód zasilający Skrócona nazwa urządzenia: LC1D Rozpraszanie ciepła: 2-3 W w 50/60 Hz Rodzaj styków pomocniczych: typ połączony mechanicznie 1 NO + 1 NC zgodnie z IEC 60947-5-1 Rodzaj styków pomocniczych: typ zestyk lustrzany 1 NC zgodnie z IEC 60947-4-1 Rodzaj napięcia sterującego: AC w 50/60 Hz Rezystancja izolacji: > 10 MΩ dla obwód sygnalizacyjny Przyłącza - zaciski: Obwód sterowania: zaciski śrubowe 1 kabel (kable) 1-4 mm²elastyczny bez końcówki kablowej Przyłącza - zaciski: Obwód sterowania: zaciski śrubowe 2 kabel (kable) 1-4 mm²elastyczny bez końcówki kablowej Przyłącza - zaciski: Obwód sterowania: zaciski śrubowe 1 kabel (kable) 1-4 mm²elastyczny z końcówką kablową Przyłącza - zaciski: Obwód sterowania: zaciski śrubowe 2 kabel (kable) 1-2.5 mm²elastyczny z końcówką kablową Przyłącza - zaciski: Obwód sterowania: zaciski śrubowe 1 kabel (kable) 1-4 mm²stały bez końcówki kablowej Przyłącza - zaciski: Obwód sterowania: zaciski śrubowe 2 kabel (kable) 1-4 mm²stały bez końcówki kablowej Przyłącza - zaciski: Obwód zasilający: zaciski śrubowe 1 kabel (kable) 1.5-6 mm²elastyczny bez końcówki kablowej Przyłącza - zaciski: Obwód zasilający: zaciski śrubowe 2 kabel (kable) 1.5-6 mm²elastyczny bez końcówki kablowej Przyłącza - zaciski: Obwód zasilający: zaciski śrubowe 1 kabel (kable) 1-6 mm²elastyczny z końcówką kablową Przyłącza - zaciski: Obwód zasilający: zaciski śrubowe 2 kabel (kable) 1-4 mm²elastyczny z końcówką kablową Przyłącza - zaciski: Obwód zasilający: zaciski śrubowe 1 kabel (kable) 1.5-6 mm²stały bez końcówki kablowej Przyłącza - zaciski: Obwód zasilający: zaciski śrubowe 2 kabel (kable) 1.5-6 mm²stały bez końcówki kablowej Pokrywa ochronna: z Podstawa montażowa: szyna Podstawa montażowa: płyta Pobór mocy przyciąganie w VA: 70-70 VA 60 Hz 0.75 20 °C) Pobór mocy przyciąganie w VA: 70-70 VA 50 Hz 0.75 20 °C) Pobór mocy przy podtrzymaniu w VA: 7.5-7.5 VA 60 Hz 0.3 20 °C) Pobór mocy przy podtrzymaniu w VA: 7-7 VA 50 Hz 0.3 20 °C) Parametry bezpiecznika dobezpieczającego: 10 A gg dla obwód sygnalizacyjny zgodnie z IEC 60947-5-1 Parametry bezpiecznika dobezpieczającego: 50 A gg w <= 690 V koordynacja typ 1 dla Obwód zasilający Parametry bezpiecznika dobezpieczającego: 35 A gg w <= 690 V koordynacja typ 2 dla Obwód zasilający Opis biegunów: 3P Ognioodporność: V1 zgodnie z UL 94 Odporność mechaniczna: wibracje stycznik otwarty: 2 Gn, 5...300 Hz Odporność mechaniczna: wibracje stycznik zamknięty: 4 Gn, 5...300 Hz Odporność mechaniczna: wstrząsy stycznik otwarty: 10 Gn przez 11 ms Odporność mechaniczna: wstrząsy stycznik zamknięty: 15 Gn for 11 ms Nazwa produktu: tesys D Napięcie sterujące [Uc]: 24 V prąd przemienny (AC) 50/60 Hz Napięcie cewki stycznika: 24 V AC STANDARD Moment dokręcania: Obwód zasilający: 1.7 N.m - w zaciski śrubowe - przy pomocy śrubokręta płaska Ø 6 mm Moment dokręcania: Obwód zasilający: 1.7 N.m - w zaciski śrubowe - przy pomocy śrubokręta Philips nr 2 Moment dokręcania: Obwód sterowania: 1.7 N.m - w zaciski śrubowe - przy pomocy śrubokręta płaska Ø 6 mm Moment dokręcania: Obwód sterowania: 1.7 N.m - w zaciski śrubowe - przy pomocy śrubokręta Philips nr 2 Moment dokręcania: Obwód sterowania: 1.7 N.m - w zaciski śrubowe - przy pomocy śrubokręta Pozi Driv nr 2 Moment dokręcania: Obwód zasilający: 1.7 N.m - w zaciski śrubowe - przy pomocy śrubokręta Pozi Driv nr 2 Moc silnika w kw: 4 kw w 220...230 V prąd przemienny (AC) 50/60 Hz (AC-3) Moc silnika w kw: 7.5 kw w 380...400 V prąd przemienny (AC) 50/60 Hz (AC-3) Moc silnika w kw: 9 kw w 415...440 V prąd przemienny (AC) 50/60 Hz (AC-3) Moc silnika w kw: 10 kw w 500 V prąd przemienny (AC) 50/60 Hz (AC-3) Moc silnika w kw: 10 kw w 660...690 V prąd przemienny (AC) 50/60 Hz (AC-3) Moc silnika w kw: 4 kw w 400 V prąd przemienny (AC) 50/60 Hz (AC-4) Moc silnika w kw: 4 kw w 220...230 V prąd przemienny (AC) 50/60 Hz (AC-3e) Moc silnika w kw: 7.5 kw w 380...400 V prąd przemienny (AC) 50/60 Hz (AC-3e) Moc silnika w kw: 9 kw w 415...440 V prąd przemienny (AC) 50/60 Hz (AC-3e) Moc silnika w kw: 10 kw w 500 V prąd przemienny (AC) 50/60 Hz (AC-3e) Moc silnika w kw: 10 kw w 660...690 V prąd przemienny (AC) 50/60 Hz (AC-3e) Moc silnika w KM: 1 HP w 115 V prąd przemienny (AC) 50/60 Hz dla 1 faza silniki Moc silnika w KM: 3 HP w 230/240 V prąd przemienny (AC) 50/60 Hz dla 1 faza silniki Moc silnika w KM: 5 HP w 200/208 V prąd przemienny (AC) 50/60 Hz dla 3 fazy silniki Moc silnika w KM: 5 HP w 230/240 V prąd przemienny (AC) 50/60 Hz dla 3 fazy silniki Moc silnika w KM: 10 HP w 460/480 V prąd przemienny (AC) 50/60 Hz dla 3 fazy silniki Moc silnika w KM: 15 HP w 575/600 V prąd przemienny (AC) 50/60 Hz dla 3 fazy silniki Minimalny prąd łączeniowy: 5 ma dla obwód sygnalizacyjny Minimalne napięcie wyłączeniowe: 17 V dla obwód sygnalizacyjny Maximum operating rate: 3600 cykl/h w <60 °C Masa produktu: 0.33 kg Konfiguracja styku pomocniczego: 1 NO + 1 NC Kompatybilność styku: M2 Kombinacja styków: 3 NO Kod zgodności: LC1D Kategoria użytkowania: AC-1 Kategoria użytkowania: AC-4 Kategoria użytkowania: AC-3 Kategoria użytkowania: AC-3e Kategoria przepięciowa: III Irms znamionowy prąd załączany: 140 A prąd przemienny (AC) dla obwód sygnalizacyjny zgodnie z IEC 60947-5-1 Irms znamionowy prąd załączany: 250 A prąd stały (DC) dla obwód sygnalizacyjny zgodnie z IEC 60947-5-1 Irms znamionowy prąd załączany: 300 A w 440 V dla Obwód zasilający zgodnie z IEC 60947 Głębokość: 86 mm Gama produktów: tesys D Działanie ochronne: TH zgodnie z IEC 60068-2-30 Częstotliwość obwodu sygnalizacyjnego: 25...400 Hz Czas pracy: 12...22 ms zamykanie Czas pracy: 4...19 ms otwieranie Czas bez sygnalizacji: 1.5 ms podczas wyłączenia pomiędzy stykiem NZ a NO Czas bez sygnalizacji: 1.5 ms podczas załączenia pomiędzy stykiem NZ a NO [Ue] znamionowe napięcie łączeniowe: Obwód zasilający: <= 690 V prąd przemienny (AC) 25...400 Hz [Ue] znamionowe napięcie łączeniowe: Obwód zasilający: <= 300 V prąd stały (DC) [Icw] znamionowy prąd krótkotrwały wytrzymywany: 145 A w <40 °C - 10 s dla Obwód zasilający [Icw] znamionowy prąd krótkotrwały wytrzymywany: 240 A w <40 °C - 1 s dla Obwód zasilający [Icw] znamionowy prąd krótkotrwały wytrzymywany: 40 A w <40 °C - 10 min. Dla Obwód zasilający [Icw] znamionowy prąd krótkotrwały wytrzymywany: 84 A w <40 °C - 1 min. Dla Obwód zasilający [Icw] znamionowy prąd krótkotrwały wytrzymywany: 100 A - 1 s dla obwód sygnalizacyjny [Icw] znamionowy prąd krótkotrwały wytrzymywany: 120 A - 500 ms dla obwód sygnalizacyjny [Icw] znamionowy prąd krótkotrwały wytrzymywany: 140 A - 100 ms dla obwód sygnalizacyjny Parametry uzupełniające: Wbudowane styki pomocnicze 1NO + 1NC, pozwalają na stosowanie styczników w aplikacjach bezpieczeństwa dzięki certyfikowanym stykom zwierciadlanym NC. Maksymalna częstość łączeń w temperaturze otoczenia mniejszej równej 60st Celsjusza to 3600. Dostępne bloki zestyków pomocniczych pasują do styczników od 9A do 115A. Środowisko pracy: Normy: CSA C22.2 Nr 14 Normy: EN 60947-4-1 Normy: EN 60947-5-1 Normy: IEC 60947-4-1 Normy: IEC 60947-5-1 Normy: UL 508 Normy: IEC 60335-1 Certyfikaty produktu: GOST Certyfikaty produktu: CCC Certyfikaty produktu: CSA Certyfikaty produktu: UL Certyfikaty produktu: RINA Certyfikaty produktu: BV Certyfikaty produktu: DNV Certyfikaty produktu: GL Certyfikaty produktu: UKCA Wysokość pracy (w metrach nad poziomem morza): 0...3000 m Temperatura otoczenia dla pracy: -40-60 °C Temperatura otoczenia dla pracy: 60-70 °C ze zmniejszeniem Temepratura otoczenia dla przechowywania: -60-80 °C Odporność klimatyczna: zgodnie z IACS E10 Odporność klimatyczna: zgodnie z IEC 60947-1 Annex Q category D Odporność ogniowa: 850 °C zgodnie z IEC 60695-2-1 Cechy: Nowoczesna konstrukcja Łatwy wybór Niezawodność Uniwersalność Elastyczna podłączenie LC1D18B7 to kompaktowy 3-biegunowy stycznik TeSys D firmy Schneider Electric do zastosowań silnikowych. Znamionowe 18A AC-3 7,5kW/400V, stycznik zawiera cewkę o napięciu sterującym 24V 50/60Hz AC i styki pomocnicze 1NO + 1NC. Może być stosowany w aplikacjach bezpieczeństwa. Znamionowy prąd łączeniowy AC-3 do 440V: 18A Napięcie sterownia cewki: 24V AC Liczba biegunów: 3 Kategoria użytkowania zgodnie z IEC 60947-4-1: A Styczniki mocy TeSys D wykorzystuje się do sterowania silnikami w zakresie od 9 do 150A. Dostępne są w szerokim zakresie napięć sterujących, zarówno AC, DC, jaki i AC/DC. Styczniki mocy TeSys D charakteryzują się najwyższymi na rynku parametrami technicznymi i wbudowanymi dwoma stykami pomocniczymi 1NO+1NC. Styczniki dostępne są na prądy znamionowe od 9 do 150A (AC-3). Dzięki zastosowaniu w standardzie styków lustrzanych, mogą być używane w obwodach bezpieczeństwa. W ofercie znajdują się aparaty na napięcie DC, z niskim poborem mocy, które można podłączyć bezpośrednio pod wyjście tranzystorowe sterownika PLC.
