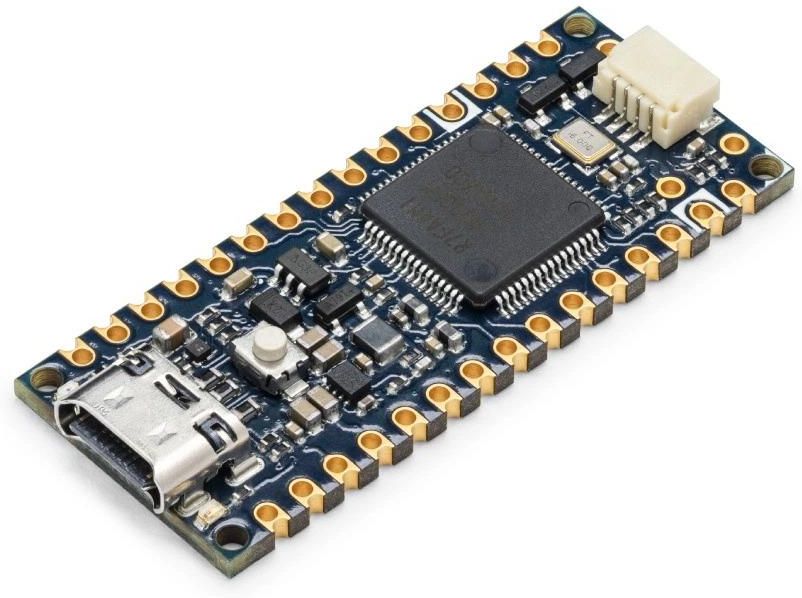

Mikrokontroler Arduino Nano R4 (ARD27032) Jelcz-Laskowice

Arduino Nano R4 - ABX00142 Opis Płytka Arduino Nano R4 (ABX00142) wyposażona została w nowoczesny mikrokontroler Renesas RA4M1 z rdzeniem Arm Cortex-M4 o częstotliwości 48 MHz, zapewniając zaawansowaną wydajność obliczeniową i szerokie możliwości rozbudowy projektów elektroniki oraz robotyki. Rozszerzona pamięć – 256 kB Flash, 32 kB SRAM oraz 8 kB EEPROM – umożliwia realizację zaawansowanych aplikacji z obsługą wielu bibliotek oraz integrację rozbudowanych funkcji w jednym projekcie. Układ pracuje z napięciem 5 V, co gwarantuje pełną kompatybilność sprzętową z akcesoriami w tym standardzie, a także z licznymi nakładkami i akcesoriami przeznaczonymi dla poprzednich generacji Nano. Nowoczesny port USB-C służy zarówno do zasilania, jak i programowania oraz komunikacji szeregowej, zapewniając wygodę użytkowania. Arduino Nano R4 pinout - Opis wyprowadzeń płytki Płytka Nano R4 wyposażona została w dedykowane złącze Qwiic I2C (3,3 V), umożliwiające szybkie podłączenie kompatybilnych modułów i czujników, co znacznie przyspiesza prototypowanie i integrację nowych urządzeń. Dodatkowe funkcje obejmują wbudowany przetwornik DAC 12-bit, wzmacniacz operacyjny dostępny na wybranych pinach analogowych oraz zegar czasu rzeczywistego (RTC) z zewnętrznym oscylatorem 16 MHz i możliwością podtrzymania bateryjnego (VBATT). Płytka dysponuje 14 wejściami/wyjściami cyfrowymi (w tym 6 PWM), 8 wejściami analogowymi o rozdzielczości 14 bit, dwoma interfejsami I2C, jednym UART oraz interfejsem SPI. Zastosowana architektura zapewnia wsparcie dla systemów na modułach, przetwarzania sygnałów cyfrowych oraz aplikacji edge computing. Nano R4 sprawdzi się zarówno w projektach edukacyjnych, jak i profesjonalnych systemach wbudowanych, automatyce, prototypowaniu urządzeń pomiarowych, sterowników czy rejestratorów danych. Płytka oferowana dostarczana jest ze złączami goldpin do samodzielnego przylutowania, co umożliwia montaż zarówno przewlekany, jak i powierzchniowy. Właściwości Mikrokontroler Renesas RA4M1 (R7FA4M1AB3CFM) – Arm Cortex-M4 48 MHz Pamięć: 256 kB Flash, 32 kB SRAM, 8 kB EEPROM Napięcie pracy: 5 V (VIN: 6–21 V, USB-C: 5 V) Złącze USB-C – zasilanie i programowanie Złącze Qwiic I2C (3,3 V) – kompatybilność z ekosystemem Arduino Modulino 14 wejść/wyjść cyfrowych (w tym 6 PWM) 8 wejść analogowych (14-bit ADC) 1 wyjście DAC (12-bit, pin A0) Wzmacniacz operacyjny dostępny na pinach analogowych Zegar czasu rzeczywistego (RTC) z możliwością podtrzymania bateryjnego (VBATT 1,6–3,6 V) Interfejsy komunikacyjne: 2x I2C (5 V, 3,3 V), UART, SPI, CAN (wymaga zewnętrznego transceivera) Wbudowana dioda RGB i dioda LED użytkownika Zakres temperatur pracy: -40°C do +85°C Wymiary płytki: 45 mm x 18 mm, otwory montażowe 1,65 mm Zgodność z CE, RoHS, REACH, FCC W zestawie Płytka Arduino Nano R4 (ABX00142) Złącza goldpin
