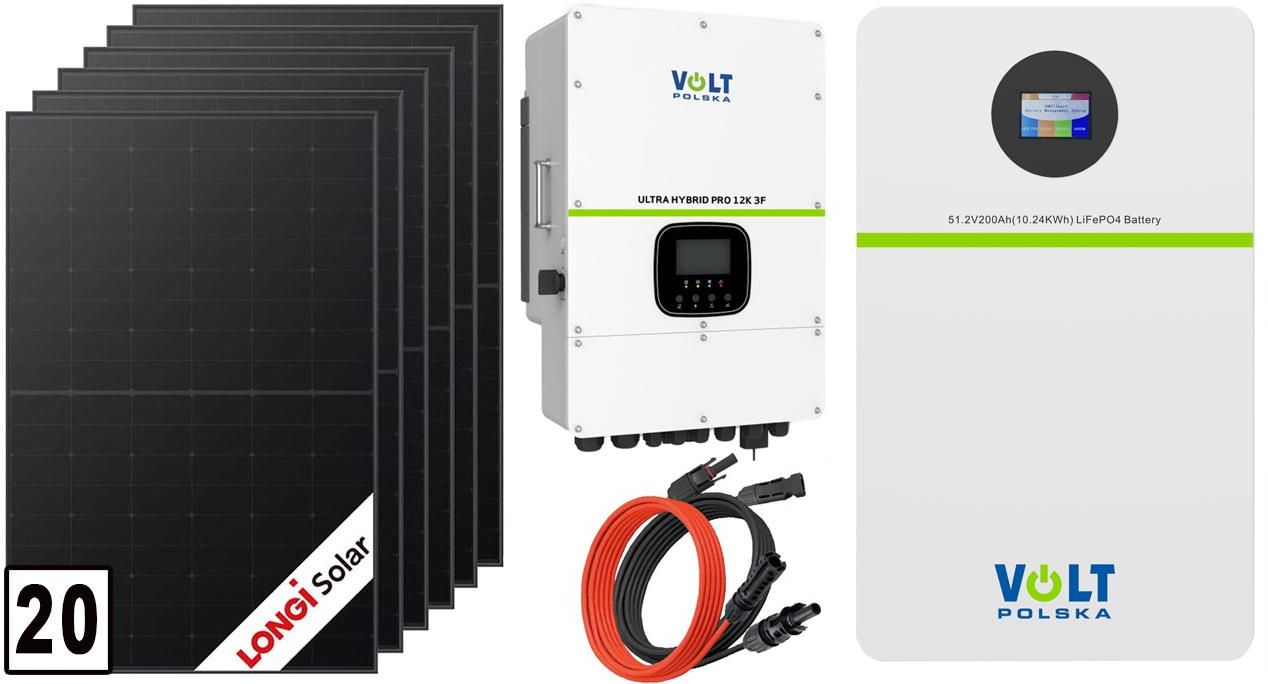

Hybrydowy zestaw solarny 12000W: 20 x panel 435W + magazyny energii 200Ah + przewody do połączenia + inwerter hybrydowy ULTRA HYBRID PRO 12K 3F 48/230 Jastrzębie-Zdrój

Do każdego zakupionego zestawu, dołączona jest szczegółowa instrukcja, oraz schemat montażu. Specyfikacja: Producent: Longi Solar Materiał ogniwa Monokrystaliczny STC Moc maksymalna Pmax: 435 W STC Napięcie obwodu otwartego Voc: 39.63 V STC Napięcie mocy maksymalnej Vmp: 33.36 V STC Prąd zwarcia Isc: 14.08 A STC Natężenie prądu mocy maksymalnej Imp: 13.05 A NOCT Moc maksymalna Pmax: 325 W NOCT Napięcie obwodu otwartego: 37.21 V NOCT Napięcie mocy maksymalnej Vmp: 30.44 V NOCT Prąd zwarcia Isc: 11.37 A NOCT Natężenie prądu mocy maksymalnej Imp: 10.68 A Sprawność: 22.3% Ilość diod bypass: 3 szt. Stopień ochrony puszki przyłączeniowej: IP68 NOCT(Nominalna Temperatura Pracy Ogniwa): 45±2 °C Współczynnik Temperaturowy PMAX: -0,290%/°C Współczynnik Temperaturowy VOC: -0,230%/°C Współczynnik Temperaturowy ISC: +0,050%/°C Temperatura pracy: -40°C ÷ +85°C Maksymalne napięcie układu [VDC]: 1500 V DC (IEC/UL) Maksymalne zabezpieczenie: 25 A Szkło: Jedna warstwa, szkło hartowane powlekane 3,2 mm Wytrzymałość na obciążenia przez wiatr i śnieg: wiatr: 2400 Pa śnieg: 5400 Pa Klasa ochrony: II Klasa odporności pożarowej: Typ 1 lub 2 UL Klasa C IEC Złącze modułu: MC4-EVO2 Przewód wyjściowy + / -: 4mm2, 1200 mm / 1200 mm Test gradobicia: 25 mm, gradobicie o prędkości 23 m/s Kolorystyka: Pełny Czarny Tył Modułu (Backsheet): Czarno-Biały Wymiar: 1722 x 1134 x 30 mm Waga: 20,8 kg Ilość w zestawie: 20 paneli Gwarancja: 25 lat Kod produktu: 28298 Kod zestawu: 29172 Moduł fotowoltaiczny Longi Solar 435W (Hi-MO X6 Explorer) - to panele fotowoltaiczne LONGi Solar wyróżniające się doskonałymi parametrami. Ogniwa panelu tego typu są wykonane z pojedynczego kryształu krzemu. Monokrystaliczny panel fotowoltaiczny LONGi to większa sprawność, dzięki której do wytworzenia tej samej ilości energii wystarczy mniejsza liczba paneli. Tym samym moduły monokrystaliczne w porównaniu do polikrystalicznych pozwalają oszczędzić więcej przestrzeni. Przewody o długości ok 120 centymetrów wychodzące z panelu, zarobione złączami MC4 EVO2. Gwarancja jakości: Test izolacji elektrycznej Test odporności na warunki zewnętrzne Test gorącego punktu (Hot-spot) Test odporności na promienie UV Test wytrzymałości na zmiany temperatury, uderzenia gradu Test odporności na wilgoć Test wytrzymałości Test odporności na obciążenia mechaniczne Inwerter hybrydowy ULTRA HYBRID PRO 12K 3F 48/230V (12000W) Producent: Volt Polska Moc stała (ciągła): 12000W Napięcie nominalne (Wejście PV (DC): 550V Maksymalne napięcie (Wejście PV (DC): 800V Zakres napięcia MPPT (Wejście PV (DC): 200-650V Maksymalny prąd wejściowy (Wejście PV (DC): 13A/26A Liczba układów MPPT: 2 Liczba łańcuchów na wejście MPPT: 3 Zakres napięcia wyjściowego (Inwerter wyjście AC): 220/380,230/400V Zakres częstotliwości: 50Hz/60Hz Połączenie sieciowe: 3-fazowe Maksymalny prąd wyjściowy (Inwerter wyjście AC): 20/19,1A Napięcie (Akumulator): 48V Zakres napięcia akumulatora: 40-60V Maksymalny prąd ładowania (Akumulator): 240A Przebieg napięcia wyjściowego: Czysty sinus Zabezpieczenia: Przeciążeniowe, przeciwzwarciowe, temperaturowe Maks. sprawność (panel solarny): 97,10% Interfejs: RS485/CAN Chłodzenie: Wentylatory Temperatura pracy: -25°C~60°C >45℃ Wymiary: 446 x 692 x 260mm Waga: 38kg Gwarancja: 24 miesiące Kod produktu: 29086. Najważniejsze cechy: Łączy funkcję falownika on-gridowego (sieciowego) oraz off-gridowego (wyspowego); Łatwa konfiguracja parametrów poprzez dotykowy wyświetlacz LCD; Wbudowany Smart Meter oraz przekładniki prądowe w zestawie z inwerterem; Współpraca z magazynem energii Ultra 5; Zabezpieczenie przeciwzwarciowe, przeciwprzeciążeniowe i temperaturowe; Oprogramowanie komputerowe przez USB lub w zestawie zewnętrzny moduł zdalnego sterowania WIFI (podgląd i kontrola parametrów); Kompatybilny z systemem BMS; Zasilanie 3-fazowe z mocą ciągłą do 12kW dla pracy wyspowej (bez zasilania sieciowego); Możliwość podłączenia agregatu prądotwórczego 3-fazowego z opcją autostartu (wbudowany przekaźnik); 5 trybów pracy: Store Mode, Load First Mode, Battery First Mode, Grid First Mode i Advanced Mode (ręczne ustawienie trybu pracy dla różnych godzin doby); Możliwość pracy równoległej do trzech inwerterów; Możliwość współpracy z innymi falownikami wpiętymi w instalację elektryczną budynku (ładowanie baterii nadwyżką energii z innego falownika). Jakie urządzenia zasila ULTRA HYBRID PRO 12K 3F Urządzenia RTV np. telewizory, tunery, hi-fi, dvd; Urządzenia AGD np. lodówki, mikrofalówki, blendery, opiekacze; Urządzenia biurowe np. drukarki, faksy, komputery, monitory; Elektronarzędzia np. wiertarki, szlifierki, kątówki; Pompy, sprężarki; Jak inwerter hybrydowy łączy 2 funkcje on-grid/off-grid? Tryb on-grid: W trybie on-grid gdy instalacja fotowoltaiczna jest podłączona do instalacji elektrycznej użytkownika poprzez dwukierunkowy licznik energii, inwerter hybrydowy pracuje jak typowy falownik on-grid. Konwertuje prąd stały (DC) generowany przez panele solarne na prąd zmienny (AC), dzięki któremu możemy zasilić urządzenia elektryczne w domu. Nadwyżki energii są przesyłane przez inwerter do sieci energetycznej. Tryb off-grid: W trybie off-grid inwerter hybrydowy działa niezależnie od sieci energetycznej użytkownika. Energia pozyskana z paneli solarnych magazynowana jest w akumulatorach, a następnie przekazywana do podłączonego obciążenia. Przy użytkowaniu inwertera z serii ULTRA HYBRID pracy w instalacjach fotowoltaicznych (cykliczne ładowanie akumulatorów) zalecamy stosowanie baterii najlepiej do tego przystosowanych, np.: żelowych GEL VPRO SOLAR, DEEP CYCLE VPRO SOLAR lub litowych LiFePO4. Pamiętaj o wybraniu odpowiedniego typu akumulatora w ustawieniach zasilacza oraz właściwego dla pojemności prądu ładowania. Niewłaściwy wybór parametrów ładowania akumulatora może skutkować jego uszkodzeniem i utratą gwarancji na baterię. Używanie akumulatorów bezobsługowych typu AGM (np: serie AGM, AGM OPTI, AGM VPRO) ) do pracy w instalacjach fotowoltaicznych (układy ładowania cyklicznego) może powodować szybszą utratą sprawności/pojemności akumulatora. Takie baterie przeznaczone są i najlepiej sprawdzają się w pracy buforowej (podtrzymanie napięcia, układy zasilania awaryjnego UPS). Tak samo jak w przypadku innych typów akumulatorów, nieodpowiednie dobranie prądu ładowania może skutkować jego uszkodzeniem i utratą gwarancji na akumulator. Magazyny energii ULTRA 5 51,2V 200Ah 200A Producent: Volt Polska Napięcie znamionowe: 51,2V Zalecane napięcie ładowania: 57,6V Nominalna pojemność: 200Ah Maksymalne napięcie ładowania: 58,5V Gęstość energii: 10240Wh Zalecane natężenie ładowania: 20A Maksymalny prąd ciągły: 150A Typ zacisków: wtykowy Moment obrotowy zacisków: 8,5Nm Materiał obudowy: SPCC Żywotność cyklu (0,2 C, 25°C 80% DOD): 6000 cykli Efektywność AH – przejazd w obie strony: 98% Temperatura rozładownia: (-20 do 55)°C Samowyładowanie w ciągu miesiąca: więcej niż 3% Temperatura ładowania: (0 do 55)°C Maksymalna liczba w równoległym obwodzie: 16 Temperatura przechowywania: (-20 do 45)°C Maksymalna liczba w obwodzie szeregowym: niedozwolone Wymiary: 680 x 412 x 231 mm Waga: 85 kg Gwarancja: 24 miesiące Kod produktu: 28352 Opis produktu Magazyny energii ULTRA 5 51,2V 200Ah 200A to urządzenia przeznaczone do przechowywania energii wyprodukowanej przez instalację fotowoltaiczną. Działają na zasadzie gromadzenia, a następnie uwalniania energii elektrycznej w odpowiednim momencie. Słońce nie świeci 24 godziny na dobę, a w większości gospodarstw domowych najwięcej energii zużywa się rano i wieczorem w momencie niedużego nasłonecznienia. Warto więc wytwarzać energię w sprzyjających warunkach, aby później wykorzystać ją właśnie w godzinach największego zużycia prądu. Pozwoli nam to zoptymalizować zużycie prądu i zyskać niezależność energetyczną. Magazyny energii ULTRA 5 51,2V 200Ah 200A mają szerokie zastosowanie, zarówno w przestrzeni prywatnej (domki jednorodzinne), jak i publicznej (restauracje, hotele, supermarkety, fabryki etc.). Najważniejsze cechy: Zastosowanie ogniw litowo-żelazowo-fosforanowych (LiFePO4), które wpływają na długą żywotność i bezpieczeństwo urządzenia. Możliwość wykonania ok. 6 000 cykli, co pozwala wielokrotnie ładować i rozładowywać urządzenie przy zachowaniu co najmniej 60% pierwotnej pojemności. To wszystko przekłada się na długie lata trwałości, co jest istotne w zastosowaniach, gdzie wymagana jest stabilna dostępność energii przez wiele lat. System zarządzania BMS (Battery Managemenat System), który monitoruje różne parametry, takie jak napięcie, prąd, temperatura i stan naładowania. Zabezpiecza również urządzenie przed nadmiernym rozładowaniem, przeładowaniem oraz ekstremalnymi temperaturami. Modułowa konstrukcja pozwala łączyć magazyny równolegle, dzięki czemu możemy w przyszłości rozbudować instalację fotowoltaiczną oraz zwiększyć pojemności w przypadku wzrostu zapotrzebowania na energię. Nowoczesny design oraz niewielkie rozmiary pozwalają na montaż urządzenia praktycznie w każdym wnętrzu. Charakterystyka BMS: Pierwsza ochrona prądu ładowania 205A - Czas opóźnienia: 20 s Druga ochrona prądu ładowania 210A - Czas opóźnienia: 2–3 s Pierwsza ochrona prądu rozładowania 205A - Czas opóźnienia: 30 s Druga ochrona prądu rozładowania 210A - Czas opóźnienia: 2–3 s Ochrona przed nadmiernym napięciem ładowania 58,4V - Czas opóźnienia: 1–2 s Ochrona przed nadmiernym napięciem rozładowania 43,2V - Czas opóźnienia: 1–2 s Ochrona temperaturowa - Temperatura PCB poniżej 95°C, powrót do normalnej pracy poniżej 85°C Główny port komunikacji - RS485, opcjonalnie CAN Dane rozładowania prądem stałym (Ampery przy 25°): Czas rozładowania 1h - Napięcie odcięcia (44,8V) 200A Czas rozładowania 2h - Napięcie odcięcia (44,8V) 100A Czas rozładowania 3h - Napięcie odcięcia (44,8V) 66,7A Czas rozładowania 4h - Napięcie odcięcia (44,8V) 50A Czas rozładowania 5h - Napięcie odcięcia (44,8V) 40A Czas rozładowania 10h - Napięcie odcięcia (44,8V) 20A Czas rozładowania 20h - Napięcie odcięcia (44,8V) 10A Dane rozładowania prądem stałym (Waty przy przy 25°): Czas rozładowania 1h - Napięcie odcięcia (44,8V) 10240W Czas rozładowania 2h - Napięcie odcięcia (44,8V) 5120W Czas rozładowania 3h - Napięcie odcięcia (44,8V) 3413,3W Czas rozładowania 4h - Napięcie odcięcia (44,8V) 2560W Czas rozładowania 5h - Napięcie odcięcia (44,8V) 2048W Czas rozładowania 10h - Napięcie odcięcia (44,8V) 1024W Czas rozładowania 20h - Napięcie odcięcia (44,8V) 512W 4x Kabel 20m - 6mm2 (MC4-EVO2 - MC4) Długość: 4 x 20m Przekrój rdzenia kabla: 6 mm2 Metal: Miedź Ochrona przed korozją: Przewody ocynkowane Kolor: Czarny i czerwony Max napięcie systemu : 1500 V DC (IEC) Końcówki: Konektory MC4 i MC4 Gwarancja: 24 miesiące Kod produktu: 29160 Zastosowanie: Przewody zostały zaprojektowane szczególnie do stosowania przy produkcji energii słonecznej. Używamy ich do łączenia paneli fotowoltaicznych. Kabel nadaje się na zewnątrz* i wewnątrz budynków. Nadaje się do instalacji fotowoltaicznych montowanych na dachach jak i na gruncie (dotyczy złącz MC4-EVO 2) Bardzo wysoka odporność na działanie promieni słonecznych. Dla bezpieczeństwa użyto materiałów ognioodpornych najwyższej jakości. W zestawie: Dwadzieścia paneli fotowoltaicznych Longi Solar 435W 33.36V [1722 x 1134 x 30 mm] + przewód MC4 EVO2 Inwerter hybrydowy ULTRA HYBRID PRO 12K 3F 48/230V (12000W) + 2xMPPT (200-650V) + Wi-Fi Magazyny energii Volt Polsk ULTRA 5 51,2V 200Ah 200A Dwa zestawy: 2x Kabel 20m - 6mm2 (MC4-EVO2 - MC4)
