Ewimar Ogranicznik Przepięć SUGRS48524 Gostynin

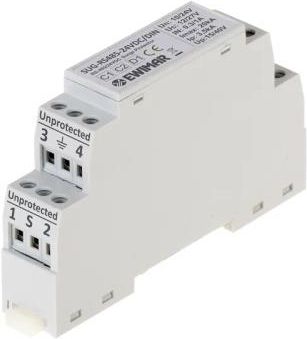

SUG-RS485-24VDC/DIN - Protector / Ogranicznik przepięć magistrali RS-485 i zasilania 24V DC montowany na szynę DIN SUG-RS485-24VDC/DIN jest podwójnym urządzeniem, przeznaczonym do zabezpieczenia magistrali RS-485 oraz zasilania 24V DC przed przepięciami, wywołanymi wyładowaniami atmosferycznymi oraz różnicami potencjałów. Połączenia wewnętrzne eliminują napięcia udarowe pomiędzy dowolnymi przewodami - również pomiędzy RS-485 a zasilaniem, zwiększając tym samym skuteczność ochrony. Rozwiązanie takie dedykowane jest dla instalacji, gdzie zasilanie oraz RS-485 dostarczane są do tych samych punktów. Obwód zasilania wykorzystuje 2-stopniowe działanie ograniczania przepięć, natomiast obwód RS-485 wykorzystuje dodatkowe rozwiązania w postaci bezpieczników MOSFET, które ograniczają płynięcie dużych prądów udarowych. Skutkuje to podwyższoną trwałością i znacznym obniżeniem napięcia udarowego, docierającego do chronionego urządzenia. Dodatkową zaletą takiego rozwiązania jest ograniczenie prądów wyrównawczych, które mogą ochronić interfejsy RS-485 przed skokami potencjałów, które prowadzą do ich przeciążenia prądowego. Struktura składa się ze stopni ucinających i ograniczających napięcie oraz ograniczający prąd powyżej 300mA. Produkt posiada bardzo niską tłumienność, przez co możliwe jest przesyłanie transmisji o bardzo dużych szybkościach. Produkt dodatkowo posiada chroniony tor ekranu przewodu. Protector / ogranicznik przepięć przeznaczony jest do montażu na szynie DIN 35mm. Wysokiej jakości zaciski windowe o dużym obciążeniu prądowym, ograniczają ryzyko uszkodzenia ich przy dużych impulsach udarowych oraz chwilowych przeciążeniach prądowych. Urządzenie zajmuje szerokość jednego modułu standardu DIN. Produkt zalecany jest do montażu na granicy stref LPZ0 a LPZ1 lub wyższych. W celu zapewnienia właściwej ochrony przeciwprzepięciowej, zalecane jest zastosowanie ograniczników na dwóch końcach linii transmisyjnej oraz prawidłowe ich uziemienie. Dane techniczne: Ochrona RS-485 Ilość chronionych torów 2 (2 x sygnał + ekran) Złącze wejściowe / wyjściowe Śrubowe Napięcie znamionowe DC (Un) 10V Napięcie maksymalne DC (Uc) 12V Napięcie maksymalne AC (Uc) 8V Prąd znamionowy (In) 300mA Poziom ochrony 1kV/μs (linia-linia) 15V DC Rezystancja szeregowa 7Ω / linię Ochrona zasilania Ilość chronionych torów 2 Złącze wejściowe / wyjściowe Śrubowe Napięcie znamionowe DC (Un) 24V Napięcie maksymalne DC (Uc) 27V Napięcie maksymalne AC (Uc) 19V Prąd znamionowy (In) 1A Poziom ochrony 1kV/μs (linia-linia) Up 40V DC Rezystancja szeregowa ~350mΩ / linię Cechy wspólne C1: Prąd wyładowczy linia-linia 8/20µs (In) 0,25kA C2: Prąd wyładowczy linia-ziemia 8/20µs (In) 10kA C2: Maksymalny prąd wyładowczy linia-ziemia 8/20µs (Imax) 20kA D1: Maksymalny prąd piorunowy 10/350µs (Iimp) 3,5kA Wymiary 17,5 x 90 x 57 (mm) Sposób montażu Szyna TH (DIN) 35mm Sposób uziemienia Przewód Zajętość szyny 1 moduł Szczelność obudowy IP20 Temperatura pracy -40ºC~80ºC
