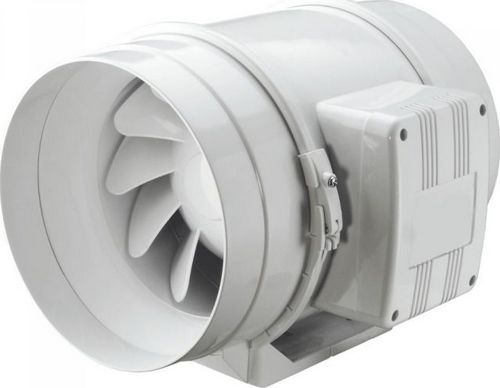

VENTS TT 150 Dzierżoniów

WENTYLATOR KANAŁOWY DWUBIEGOWY VENTS TT 150 GŁÓWNE CECHY ŚREDNICA KRÓĆCÓW - 146 mm (DO KANAŁU 150 mm) WYSOKA WYDAJNOŚĆ - MAX 520 m3/h NISKI POZIOM HAŁASU - MIN 33 dB(A)/3m ENERGOOSZCZĘDNY SILNIK - MIN 30 W MODUŁOWA BUDOWA - ŁATWY MONTAŻ I DEMONTAŻ RENOMOWANY PRODUCENT - VENTS ŁOŻYSKA KULOWE W STANDARDZIE MONTAŻ W PIONIE LUB POZIOMIE Zastosowanie Wentylatory kanałowe o przepływie mieszanym serii TT wykorzystywane są w nawiewno-wywiewnych systemach wentylacji, które potrzebują stosunkowo wysokiego sprężu, silnego strumienia powierza oraz niskiego poziomu hałasu. Są znakomitym rozwiązaniem do instalacji wentylacyjnych budynków indywidualnych, zbiorowego zamieszkania oraz użyteczności publicznej. Wentylatory przystosowane są do transportu powietrza o temp. do + 60°C. Na innych aukcjach dostępne są wentylatory TT do kanałów wentylacyjnych o średnicach: 100, 125, 160 mm. Konstrukcja Wentylatory TT posiadają kompaktowe wymiary i możliwość demontażu wirnika wraz z silnikiem bez konieczności ingerencji w system wentylacyjny. Obudowa wentylatora i wirnika wykonana jest z wysokogatunkowego tworzywa sztucznego ABS, które posiada bardzo wysoką trwałość i walory mechaniczne. Blok silnika z wirnikiem oraz skrzynką zaciskową przymocowany jest do obudowy za pomocą specjalnych klamer z zatrzaskami, aby demontaż można było przeprowadzić bez posiadania specjalnych umiejętności i narzędzi. Taka konstrukcja maksymalnie upraszcza obsługę wentylatora. Wszystkie modele, mogą być wyposażone (opcjonalnie - na zamówienie) w regulowany wyłącznik czasowy (timer), który umożliwia opóźnione wyłączenie wentylatora po upływie nastawionego czasu zwłoki (2-30 minut). Modele z timerem dostępne są na naszych innych aukcjach. Silnik Jednofazowy silnik na łożyskach kulkowych posiada dwie prędkości obrotowe. Dla ochrony przed przeciążeniem, wentylatory wyposażone są w termo zabezpieczenie (bezpiecznik termiczny). Klasa ochrony silnika: IP X4. Regulacja prędkości Dzięki odpowiedniej budowie (dwa biegi silnika), wentylator może funkcjonować na 2 prędkościach. Jeżeli natomiast, niezbędne jest płynne albo skokowe regulowanie prędkości można zastosować regulator stopniowy wydajności albo płynny regulator tyrystorowy i podłączyć go do zacisku maksymalnej, (wysokiej) wydajności silnika. Regulatory i przełączniki biegów dostępne są na naszych innych aukcjach. SCHEMAT BUDOWY WENTYLATORA Króciec wylotowy Energooszczędny silnik dwubiegowy Odłączany blok centralny Wirnik z aerodynamicznymi łopatkami Zaciski z zatrzaskami Hermetyczna puszka przyłączeniowa Łopatki kierujące strumień powietrza (kierownica) Dyfuzor Kolektor Króciec wlotowy Montaż Możliwy jest montaż pod dowolnym kątem względem osi wentylatora. Obudowa wentylatora wykonana jest na płaskiej płycie montażowej, dzięki której wentylator może być przymocowany bezpośrednio do podłoża, ściany lub sufitu. Wentylatory mogą być ustawiane na początku, w środku lub na końcu systemu wentylacyjnego.W jednym systemie możliwe jest zainstalowanie pary wentylatorów równolegle (w celu zwiększenia wydajności) lub szeregowo,(w celu zwiększenia ciśnienia pracy). Żeby uprościć montaż i podpięcie, skrzynka (puszka przyłączeniowa) montażowa może znajdować się w dowolnym położeniu. WYMIARY [mm] ØD - 146 ØD1 - 195 B - 223 H - 250 L - 295 DANE TECHNICZNE I CHARAKTERYSTYKA Znamionowe napięcie zasilania - 230 V Częstotliwość znamionowa - 50 Hz Moc (min./max.) - 30 / 60 W Wydatek powietrza (min./max.) - 405 / 520 m3/h Poziom hałasu (min./max.) - 33 / 44 dB(A)/3m Obroty silnika (min./max.) - 1680 / 2460 obr./min. Pobór prądu (min./max.) - 0,17 / 0,27 A Max. ciśnienie statyczne - 280 Pa Max. temperatura pracy - 60 °C Stopień ochrony IP - X4 Waga - 3,0 kg MODELE DOSTĘPNE NA NASZYCH INNYCH AUKCJACH Model Max wydajność Max moc Max obr. silnika Max ciśnienie (spręż) Max pobór prądu TT 100 187 [m3/h] 33 [W] 2385 [obr/min] 135 [Pa] 0,21 [A] TT 125 280 [m3/h] 37 [W] 2455 [obr/min] 138 [Pa] 0,27 [A] TT 125S 320 [m3/h] 54 [W] 2510 [obr/min] 248 [Pa] 0,16 [A] TT 150 520 [m3/h] 60 [W] 2460 [obr/min] 280 [Pa] 0,27 [A] TT 160 520 [m3/h] 60 [W] 2460 [obr/min] 280 [Pa] 0,27 [A] SCHEMAT ELEKTRYCZNY PODŁĄCZENIA Przyłączenie elektryczne i instalacja powinny być wykonane zgodnie z instrukcją i elektrycznym schematem znajdującym się w DTR. WARIANT I - podłączenie na stałe na wyższym biegu L2 - bieg drugi L - napięcie N - neutral (zero) WARIANT II - podłączenie na stałe na niższym biegu L1 - bieg pierwszy L - napięcie N - neutral (zero) WARIANT III - podłączenie z płynnym regulatorem obrotów L2 - bieg drugi L - napięcie N - neutral (zero) R - regulator obrotów WARIANT IV - podłączenie z przełącznikiem biegów (obrotów) L2 - bieg drugi L1 - bieg pierwszy L - napięcie N - neutral (zero) C - przełącznik dwu- lub trój-pozycyjny PRZYKŁADY ZASTOSOWANIA
