Signal Zabezpieczenie Tv-Sat 12 Torów (Zpz12) Dobrzyń nad Wisłą

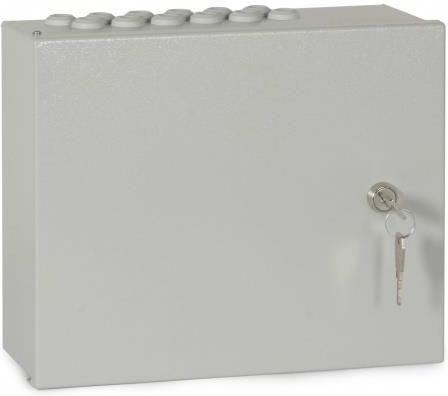

ZPZ-12 Zespół przelotowy 12 zabezpieczeń przeciwprzepięciowych Signal został zaprojektowany w celu zapewnienia kompleksowej ochrony zbiorczej instalacji telewizyjnej, w szczególności instalacji multiswitchowej. Pozwala na zabezpieczenie systemu odbioru telewizji naziemnej i satelitarnej przed skutkami przepięć oraz napięć wyindukowanych w przewodach na skutek wyładowań atmosferycznych. Zgodnie z postanowieniami rozporządzenia Ministerstwa Transportu Budownictwa i Gospodarki Morskiej z dnia 6 listopada 2012 (Dz.U. 2012 nr 0 poz. 1289 2013.02.23): "Instalacje antenowe wychodzące ponad dach oraz dłuższe ciągi instalacji antenowych w budynkach (przekraczające 10 m) powinny być chronione ochronnikami zabezpieczającymi od przepięć od wyładowań bezpośrednich i pośrednich." Skrzynka wyposażona została w 12 ochronników pozwalających na zabezpieczenie: 2 multiswitchowych torów satelitarnych (w sumie 8 przewodów - po 4 pary polaryzacja-pasmo dla każdego z satelitów), 2 torów radiowych (FM, DAB), 2 torów telewizji naziemnej DVB-T (UHF1, UHF2). Cechy wyróżniające: 12 ochronników pozwalających na zabezpieczenie 12 torów sygnałowych, skrzynka wewnętrzna / zewnętrzna wykonana ze stopu aluminium PA 11, malowana lakierem proszkowym w kolorze RAL 7035, drzwiczki uszczelnione, uziemione, mocowane na dwóch zawiasach, zamykane na zamek bębenkowy, montaż na ścianie, otwory z dławnicami pozwalające na łatwe wprowadzenie oraz wyprowadzenie przewodów, zacisk uziemiający fi 6 z kabel oczkiem, opakowanie karton. Przewody wyprowadzone ze skrzynki należy podłączyć do pierwszych elementów aktywnych w instalacji (wzmacniacze magistrali multiswitchowej, wzmacniacze TV naziemnej, itp.). Konieczne jest uziemienie skrzynki wg obowiązujących przepisów. Dane techniczne: Nazwa ZPZ-12Zespół przelotowy 12 zabezpieczeń przeciwprzepięciowych Signal Liczba ochronników 12 Montaż na ścianie 4 otwory fi 5,6 mm 234/180 Sposób prowadzenia przewodów przelotowy Typ złącza przewodów F Montaż na zewnątrz / wewnątrz Tak / Tak Ilość otworów wejściowych 12 Ilość otworów wyjściowych 12 Średnica otworów wej./wyj.[mm] 16,5 Dławnice 24 sztuki PDEN 16M elastomer termoplastyczny TPEśrednica przewodu 5-11 mm Materiał skrzynki stop aluminium PA 11 Rodzaj wykończenia lakier RAL 7035 Drzwiczki uziemione kauczukowa uszczelka w korusie dwa zawiasy zamek bębenkowy na klucz Zacisk uziemiający skrzynki Tak, fi 6 mm, kabeloczko Wymiary skrzynki [mm] 305x250x110 Masa zespołu ZPZ-12 [kg] 2,0 Informacje n/t ochronników Pasmo pracy [MHz] 5 - 2400 Wejście gniazdo F Wyjście gniazdo F Tłumienie wtrąceniowe [dB] typowe 0,8 dla 1GHz typowe 1,2 dla 2GHz Dopasowanie [dB] typowe 12 Maksymalny prąd [kA] dla 8/20 [µs] 8 Impedancja [Ω] 75 Przejście stałoprądowe Tak Napięcie przebicia DC [V] przy 100 [V/s] 230+/-42 Współczynnik ekranowania [dB] > 90 (EN 50083-2/A1, klasa A) Poziom ochrony [V] przy 1 [kV/µs] ≤ 800
