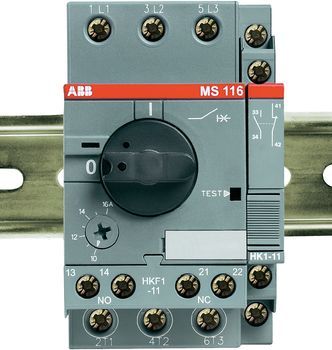

ABB Bezpiecznik ABB MS116-16.0 (1SAM 250 000 R1011) Dobczyce

Wymiary Szerokość produktu netto: 45 mm Wysokość produktu netto: 90 mm Głębokość produktu netto: 85.6 mm Waga produktu netto: 0.265 kg Dane techniczne Prąd znamionowy wyłączalny zwarciowy eksploatacyjny (Ics): (230 V AC) 16 kA(400 V AC) 16 kA(440 V AC) 6 kA(500 V AC) 4 kA(690 V AC) 2 kA Prąd znamionowy wyłączalny zwarciowy graniczny (Icu): (230 V AC) 16 kA(400 V AC) 16 kA(440 V AC) 15 kA(500 V AC) 10 kA(690 V AC) 3 kA Znamionowe chwilowe ustawienie prądu zwarciowego (Ii): 240 A Zakres ustawień: 10 ... 16 A Moc znamionowa AC-3 (Pe): (400 V) Three Phase 7.5 kW Moc znamionowa AC-3e (Pe): (400 V) Three Phase 7.5 kW Znamionowe napięcie pracy: Obwód główny 690 V AC Znamionowy prąd pracy (Ie): 16 A Znamionowy prąd pracy AC-3 (Ie): 16 A Znamionowy prąd pracy AC-3e (Ie): 16 A Częstotliwość znamionowa (f): Obwód główny 50 HzObwód główny 60 Hz Napięcie znamionowe udarowe wytrzymywane (Uimp): Obwód główny 6 kV Znamionowe napięcie izolacji (Ui): 690 V Straty mocy: na biegun 1.1 ... 2.8 W Liczba biegunów: 3 Prąd przy chłodzeniu konwencjonalnym (Ith): Obwód główny 16 A Stopień ochrony: Housing IP20Main Circuit Terminals IP10 Stopień zanieczyszczenia: 3 Trwałość elektryczna: 100000 cycle Wytrzymalosc mechaniczna: 100000 cycle Typ zacisku: Screw Terminals Dane montażowe-obwód glówny (roboczy): Elastyczny z tulejką 1/2x 0.75 ... 2.5 mm²Elastyczny z izolowaną tulejką 1/2x 0.75 ... 2.5 mm²Elastyczny 1/2x 0.75 ... 2.5 mm²Sztywny 1/2x 1 ... 4 mm² Momenty dokrecajace: Obwód główny (roboczy) 0.8 ... 1.2 N·m Długość odizolowania przewodu: Obwód główny 9 mm Rekomendowany śrubokręt: Pozidriv 2 Pozycja montażu: any; 1 ... 6 Montaż na szynie DIN: TH35-15 (Szyna montazowa 35 x 15 mm) wg IEC 60715TH35-7.5 (Szyna montażowa 35 x 7.5 mm) wg IEC 60715 Odległość pomiędzy urządzeniami: Electrical Conductive Board, Horizontal - Up to 400 V 0 mmElectrical Conductive Board, Horizontal - Up to 690 V 1.5 mmElectrical Conductive Board, Vertical 75 mmOther Device Same Type, Horizontal 0 mmOther Device Same Type, Vertical 150 mm Typ dźwigni: Rotary Handle Wskaźnik położenia styku: ON / OFF Normy: IEC/EN 60947-1IEC/EN 60947-2IEC/EN 60947-4-1UL 60947-1UL 60947-4-1 Technical UL/CSA Znamionowy prąd różnicowy (SCCR): Any UL Listed Fuses or Circuit-Breakers, Group Installations (480 V AC) 18 kAAny UL Listed Fuses or Circuit-Breakers, Group Installations (600 V AC) 5 kAAny UL Listed Fuses or Circuit-Breakers, Motor Disconnect (480 V AC) 18 kAAny UL Listed Fuses or Circuit-Breakers, Motor Disconnect (600 V AC) 5 kA Maksymalne napięcie robocze UL/CSA: Obwód główny 600 V AC Moc znamionowa [Hp] UL/CSA: 200V AC Trzy fazy 3 Hp208V AC Trzy fazy 3 Hp220 ... 240V AC Trzy fazy 5 Hp440 ... 480V AC Trzy fazy 10 Hp550 ... 600V AC Trzy fazy 10 Hp Pełne obciążenie (A), praca silnikowa: 200V AC Trzy fazy 11 A208V AC Trzy fazy 10.6 A220 ... 240V AC Trzy fazy 15.2 A440 ... 480V AC Trzy fazy 14 A550 ... 600V AC Trzy fazy 11 A Prąd przy zablokowanym wirniku: 200V AC Trzy fazy 73.6 A208V AC Trzy fazy 71 A220 ... 240V AC Trzy fazy 92 A440 ... 480V AC Trzy fazy 81 A550 ... 600V AC Trzy fazy 64.8 A Znamionowe dane montażowe UL/CSA: (600 V AC) 16 A Dane montażowe-obwód glówny (roboczy) UL/CSA: Elastyczny 1/2x 16-8 AWGSkrętka 1/2x 16-8 AWG Momenty dokrecajace UL/CSA: Obwód główny (roboczy) 10 in·lb Normy środowiskowe Temperatura powietrza otoczenia: Wokół obudowy 0 ... +40 °CEksploatacja -25 ... +70 °CEksploatacja zrównoważona -25 ... +55 °CPrzechowywanie -50 ... +80 °C Kompensacja temperatury powietrza otoczenia: Tak Maksymalna wysokosc montazu m.n.p.m: 2000 m Odpornosc na wstrzasy IEC 60068-2-27: 11 ms Pulse 25g Odpornosc na wibracje IEC 60068-2-6: 5g / 3 ... 150 Hz Status RoHS: Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 Szanowni Państwo Prowadzimy sprzedaż hurtową i detaliczną pełnego spektrum asortymentu branż instalacyjnych od, elektryki, przez hydraulikę, technikę grzewczą, klimatyzację oraz wentylację. Doświadczenie logistyczne pozwala nam realizować na terenie całego kraju duże inwestycje, także, te wymagające ponadgabarytowych transportów - masztów 20 kilka metrowych, rura 12 metrowych czy ciężkich kilku tonowych bębnów z kablami energetycznymi. Nie wszystko oferujemy w stałej sprzedaży w internecie.
