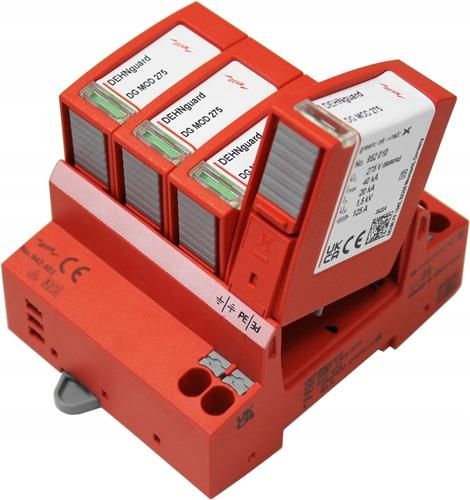

Dehn Ogranicznik Przepięć Tns Ac 3Faz Typ C (942402) Dęblin

NOWOŚĆ OGRANICZNIK PRZEPIĘĆ TNS AC 4P TYP T2+T3 / II+III DEHN 942402 MADE IN GERMANY DANE TECHNICZNE: Ogranicznik przepięć zgodnie z PN-EN 61643-11 - typ 2 + typ 3 / klasa II + klasa III Koordynacja energetyczna z urządzeniem końcowym (≤ 10 m) - typ 2 + typ 3 Napięcie znamionowe AC (UN ) - 230 / 400 V (50 / 60 Hz) Największe napięcie trwałej pracy AC (UC ) - 275 V (50 / 60 Hz) Znamionowy prąd wyładowczy (8/20 µs) (In ) - 20 kA Maksymalny prąd wyładowczy (8/20 µs) (Imax ) - 40 kA Udar kombinowany [L-N] (UOC ) - 20 kV Znamionowy prąd obciążęnia przy połączeniu przelotowym w "układzie V" (IL ) - 40 A Napięciowy poziom ochrony [L-PE]/[N-PE] (UP ) - ≤ 1,5 / ≤ 1,5 kV Napięciowy poziom ochrony [L-PE] / [N-PE] przy 5 kA (UP ) - ≤ 1 / ≤ 1 kV Czas zadziałania (tA ) - ≤ 25 ns Maksymalne dobezpieczenie przy połączeniu przelotowym w "układzie V" - 40 A gG Maksymalne dobezpieczenie przy połączeniu gałęziowym (podwójne przyłącze 2 x 10 mm²) - 125 A gG Wytrzymałość zwarciowa przy maksymalnym bezpieczniku (ISCCR ) - 50 kArms Przepięcia dorywcze (TOV) (UT) – cecha - 335 V / 5 s – wytrzymały Przepięcia dorywcze (TOV) (UT) – cecha - 440 V / 120 min – bezpieczne uszkodzenie Zakres temperatury pracy (TU ) - -40°C ... +80°C Wskaźnik - działania / uszkodzenia - zielony / czerwony Liczba portów - 1 Przekrój przewodów (min.) - 1,5 mm2 drut Przekrój przewodów (min.) - 6 mm2 linka Przekrój przewodów (maks.) - 10 mm2 drut / linka Przekrój przewodów (min.) - z tulejką kablową 1,5 mm² Przekrój przewodów (maks.) - z tulejką kablową 6 mm² Przekrój przewodów (maks.) - z tulejką kablową bez kołnierza 10 mm² Montaż - na szynie 35 mm zgodnie z EN 60715 Materiał - obudowy termoplast, czerwony, UL 94 V-0 Miejsce montażu - wewnątrz pomieszczeń Stopień ochrony - IP 20 Szerokość montażowa - 4 moduł(y), DIN 43880 Certyfikaty - KEMA kompletne, gotowe do podłączenia urządzenie składające się z podstawy i wymiennych modułów ochronnych koordynacja energetyczna z innymi ogranicznikami z serii Red/Line wysoka wytrzymałość udarowa dzięki zastosowaniu warystorów z tlenku cynku / iskierników wysoka niezawodność dzięki urządzeniu kontrolno-odłączającemu ”Thermo Dynamic Control” łatwa wymiana modułów bez używania narzędzi poprzez zastosowanie rygla blokującego z przyciskiem zwalniającym moduł odporność na wstrząsy i wibracje zgodnie z normą PN-EN 60068-2 technika wtykowa "push-in" 1. Podwójny zacisk wtykowy do przewodów o przekroju do 10 mm² (linka, drut, żyła wielodrutowa) 2. Widoczne zaciski mniej błędów montażowych dzięki kontroli optycznej 3. Okablowanie przelotowe do wykonania okablowania przelotowego zoptymalizowanego pod kątem EMC zgodnie z normą PN-HD 60364-5-53 4. Certyfikacja jako typ 2+3 według VDE DEHNguard SMP Złącza wtykowe: łatwe w użyciu, zaciskowe? Bezpieczne! Gdy dobre staje się jeszcze lepsze: ogranicznik przepięć DEHNguard SMP, który zapewnia ochronę urządzeń końcowych, wyróżniają praktyczne podwójne zaciski wtykowe. To oszczędność czasu i miejsca.
