Sterownik do systemów solarnych SC20D 230V AC Dąbrowa Górnicza

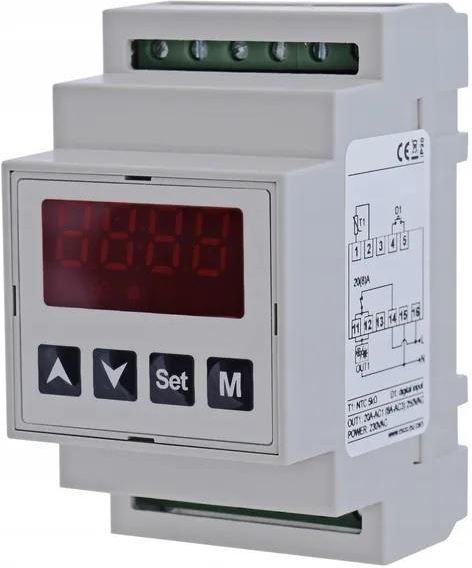

Niskonapięciowy sterownik do systemów solarnych SC20D 230V AC Sterownik do układów z kolektorami słonecznymi SC-20D przeznaczony jest do sterowania układem grzewczym lub chłodniczym. W zależności od konfiguracji regulator może sterować prostymi układami jak bojler czy pompa obiegowa, jak i rozbudowanymi np. kolektorem słonecznym lub kominkiem z płaszczem wodnym. 3 tryby pracy do wyboru: zwykły (na podstawie pomiaru z jednego czujnika) różnicowy (na podstawie różnicy wskazań z dwóch czujników) uśredniania (na podstawie średniej wskazań z dwóch czujników) 3 progi temperatury: sterujący + 2 alarmowe alarm wysokiej i niskiej temperatury sygnalizowany wyjściem przekaźnikowym i brzęczkiem 2 wyjście przekaźnikowe: główne 20A i alarmowe 8A 2 czujniki NTC w komplecie Regulacja odbywa się na podstawie pomiaru z jednego bądź dwóch czujników temperatury przy pomiarze z jednego czujnika regulator utrzymuje nastawioną temperaturę załączając wyjście główne w trybie "grzanie" lub "chłodzenie" z zadaną odchyłką (histereza regulowana w zakresie 0.1....20°C). przy pomiarze z dwóch czujników użytkownik ma możliwość wyboru trybu pracy regulatora: wyjście jest załączane na podstawie różnicy bądź średniej z dwóch czujników temperatury. W trybie różnicowym regulator załączy np. pompę obiegową kolektora po osiągnięciu niezbędnej różnicy pomiędzy czujnikiem zasobnika i kolektora. Zaś w trybie uśredniania regulator pracuje jak zwykły regulator temperatury z funkcją alarmu z tym, że wartość pomiarowa wyliczana jest ze średniej arytmetycznej wskazań z dwóch czujników temperatury np. na dwóch końcach rurociągu czy zbiornika. SC-20D ma możliwość nastawy dwóch dodatkowych progów alarmowych: alarmu wysokiej i niskiej temperatury po przekroczeniu, których zostanie załączone wyjście przekaźnikowe pomocnicze i wewnętrzny brzęczyk. W momencie wystąpienia alarmu wyjście główne może zostać zablokowane w pozycji załączonej lub wyłączonej (zależy od układu np. przy wzroście temp. w kominku pompa musi być załączona, aby wychładzać obieg). Dane techniczne: Wejścia dwa czujniki temperatury NTC 5kOhm przy 25°C wejście cyfrowe Zakres pomiarowy: -50...+150°C Dokładność pomiaru: +/-0,5°C Rozdzielczość: 0,1°C w całym zakresie Wyświetlacz: LED, 4 cyfry o wysokości 11mm z ikonami graficznymi Metoda regulacji: ON-OFF z histerezą Wyjścia główne: przekaźnikowe 20A 4,5kW, trwałość 100 tys. cykli alarmowe: przekaźnikowe 8A 1,5kW, trwałość 100 tys. cykli Funkcje 3 tryby pracy regulatora: zwykły, różnicowy, uśredniania alarm wysokiej i niskiej temperatury sygnalizowany dźwiękiem i wyjściem przekaźnikowym dźwiękowa sygnalizacja awarii czujnika i aktywacji wejścia cyfrowego Montaż: na szynie DIN TH-35 Zasilanie:230V AC Pobór mocy: max 3 VA Zapraszamy
