ATTE XPOE-4-11A-HS Chełmża

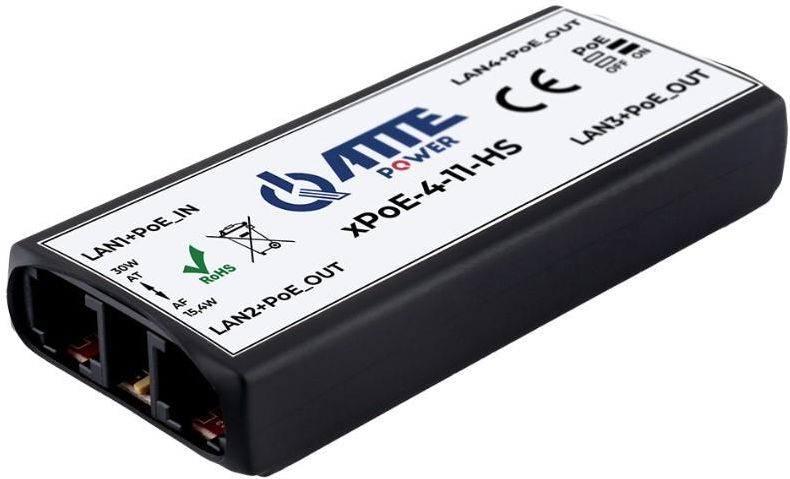

ATTE xPoE-4-11A-HS Extender, switch PoE, 4 porty 10/100Mbps. Urządzenie zostało zaprojektowane jako extender (repeater) sieci LAN oraz zasilania PoE. Regeneruje sygnał sieciowy i przenosi zasilanie PoE na wybrane wyjścia. Najczęściej stosowany jako "wzmacniacz" do przedłużania sieci na odcinkach dłuższych niż 100m. Dodatkowo nadaje się idealnie jako "aktywny rozdzielacz" w sytuacjach, gdy na jednym kablu potrzebujemy uruchomić kilka odbiorników PoE (np. kilka kamer IP), lub gdy potrzebujemy stworzyć dodatkowe odgałęzienie sieciowe. Na podstawie sugestii oraz obserwacji i testów nowa wersja z literką A została wzbogacona o kilka funkcjonalnych modyfikacji: dodaliśmy sekwencyjny start wyjść PoE OUT zmniejszyliśmy maksymalny pobór mocy poniżej 0,5W wprowadziliśmy usprawnienia w układzie zasilania PoE IN Najważniejsze informacje: niewielkie rozmiary urządzenia możliwość zasilania nawet 3 odbiorników PoE 802.3at/af lub PASSIVE możliwość wyłączenia zasilania na wybranych portach PoE wyraźna, optyczna sygnalizacja stanu zasilania oraz transmisji danych zasilany wyłącznie z innego switcha 802.3at/af lub PoE PASSIVE (port PoE IN) do 40W sumarycznej mocy na wszystkie porty bezpiecznik elektroniczny na wejściu PoE IN możliwość zasilania kaskadowego (jeden xPoE zasila kolejne) łatwe i szybkie uruchomienie bez koniczności konfiguracji parametrów możliwość wyboru standardu PoE (at/af) bardzo niski pobór mocy (<1,5W) LED informujący o tym, czy zasilający urządzenie switch PoE podaje zasilanie w standarcie 802.3at (30W). Jeżeli świeci oznacza to, że urządzenie jest zasilane w standardzie 802.3at (czerwona dioda między złączami LAN1 LAN2) wyjście zasilające LAN2 podaje/przyjmuje zasilanie po wszystkich 4 parach (pary danych 1,2,3,6 oraz wolne pary 4,5,7,8). Takie rozwiązanie umożliwia wydłużenie toru zasilania (mniejsze spadki napieć) podczas kakadowego łączenia urządzeń optymalizacja konstrukcji Dane techniczne xPoE-4-11A-HS: Porty LAN 4 porty RJ45 10/100Mbps (auto MDI-MDIX, autonegocjacja) Obsługiwane odbiorniki PoE (standard / moc max) 802.3af - do 15,4W LAN2...LAN4 802.3at - do 30W LAN2...LAN4 PoE PASSIVE - do 40W LAN2...LAN4 Obsługiwane nadajniki PoE (standard / moc max) LAN1 802.3af - do 15,4W 802.3at - do 30W PoE PASSIVE - do 40W LAN2...LAN4 PoE PASSIVE - do 70W Wyjścia PoE (standard / tryb zasilania) LAN3..LAN4 PoE PASSIVE / mode B (4,5+) (7,8-) LAN2 PoE PASSIVE / mode A (1,2+) (3,6-) oraz mode B (4,5+) (7,8-) Wejście PoE LAN1 (standard / tryb zasilania) LAN1 802.3at, 802.3af, PASSIVE / mode A (1,2+/-) (3,6+/-) oraz mode B (4,5+/-) (7,8+/-) Pozostałe wejścia PoE (standard / tryb zasilania) LAN2 PASSIVE / mode A (1,2+) (3,6-) oraz mode B (4,5+) (7,8-) LAN3...LAN4 PoE PASSIVE / mode B (4,5+) (7,8-) Zabezpieczenie wejścia PoE (nadprądowe / przed zwarciem) LAN1 0,75A / elektroniczne (auto-powrót) Mikroprzełącznik SW1 (pomiędzy złączami LAN1/LAN2) wybór standardu PoE (at/af) dla LAN1+PoE IN (określa jak xPoE będzie identyfikowany przez switch zasilający) Zworka JP1 / JP2 zasilanie na LAN3 / zasilanie na LAN4 Zakres napięcia wejściowego LAN1: Vin 35...56VDC LAN2...LAN4: Vin 12...56VDC Napięcie wyjściowe dla urządzeń PoE Vout = Vin Zakres temperatur pracy -20°C...+40°C Obudowa (typ, materiał, kolor) HS, tworzywo, czarny Wymiary / waga / stopień ochrony 97x42x19mm / 0,05kg / IP20
