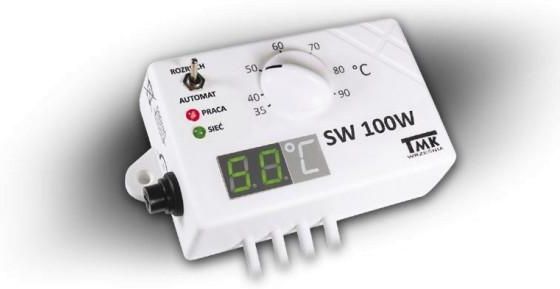

Sterownik SW 100 W firmy TMK Sterownik SW 100 firmy TMK przeznaczony jest do automatycznego załączania i wyłączania wentylatora podmuchowego z silnikiem jednofazowym 230 V 50 Hz o mocy do 100VA współpracującego z kotłem c.o. Zastosowanie wentylatora podmuchowego do kotła węglowego c.o.umożliwia palenie również miałem węglowym, po uprzednim uszczelnieniu kotła. Praca 1. Przełącznik w pozycji "automat" sterownik załącza i wyłącza wentylator podmuchowy w zależności od temperatury czujnika, pokrętłem ustawia się temperaturę powyżej której następuje samoczynne wyłączenie pracy ciągłej wentylatora gdy temperatura jest wyższa od nastawionej następuje włączenie wentylatora co 6 minut na 0-18 sekund (cykliczny przedmuch kotła); czas ten można regulować przy pomocy małego wkrętaka ( ok, 1 s na jeden pełen obrót) przez otwór znajdujący się po lewej stronie obudowy, obok gniazda bezpiecznikowego (nastawa fabryczna 6 s) Uwaga: nie zaleca się wyłączania przedmuchów ze względu bezpieczeństwa. po wygaśnięciu kotła c.o. i obniżeniu temperatury poniżej 30 stopni Celsjusza następuje wyłączenie pracy ciągłej wentylatora, cyklicznego przedmuchu kotła. świecące kontrolki oznaczają pracę wentylatora podmuchowego i pracę pompy obiegowej. 2. Przełącznik w pozycji "rozruch" następuje załączenie wentylatora w przypadku zimnego kotła c.o.(temperatura poniżej 30 stopni Celsjusza) co umożliwia jego rozpalanie. jeżeli temperatura przekroczy nastawioną na skali, nastąpi wyłączenie pracy ciągłej wentylatora tak jak przy pracy "automat" i przejście do cyklicznego przedmuchu kotła. 3. Gdy po rozpaleniu temperatura przekroczy 30 stopni Celsjusza należy przełącznik ustawić w pozycję "automat", aby po wygaśnięciu kotła nastąpiło wyłączenie wentylatora podmuchowego. W zestawie sterownik z okablowaniem (z wyjściem na sieć, dmuchawę, wyłącznik termiczny, czujnik) opaska zaciskowa z zawleczką kołki rozporowe fi 6 -2 szt Dane techniczne napięcie zasilania: 230 V / 50Hz obciążalność 1*100 VA zakres nastaw temperatur kotła 35-90 stopni Celsjusza histereza wentylatora 2 stopnie Celsjusza temperatura załączania pompy 30 stopni Celsjusza regulowana długość przedmuchu kotła 0-18 sekund Schemat sterownika SW 100 W
