Galmet Eko Gt-Kwp 50 Bydgoszcz

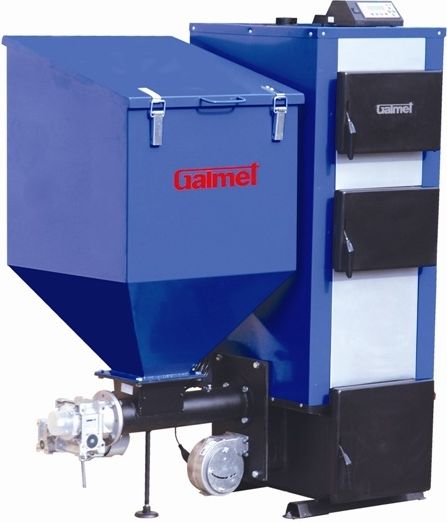

Dostępny również kocioł z zasobnikiem po lewej stronie nr. katlog. 07-501001 Szeroki asortyment urządzeń marki Galmet powiększył się o kolejny wyrób – niskotemperaturowy kocioł c. o. EKO-GT KWP . Charakterystyka : moc znamionowa 25 lub 30 kW paliwo podstawowe - węgiel kamienny sortymentu groszek II (GK II) o uziarnieniu 8 ÷ 25 mm i wartości opałowej > 28000 kJ/kg paliwo zastępcze - węgiel kamienny groszek (GK), lub groszek I (GK I) o uziarnieniu 8÷31,5 [mm] i 16÷31,5 [mm]. Przy spalaniu paliw zastępczych należy liczyć się ze zmianą wydajności cieplnej kotła w przybliżeniu proporcjonalną do zmiany wartości opałowej paliwa zasobnik paliwa z automatycznym podajnikiem ślimakowym usytuowany z prawej lub lewej strony kotła palnik retortowy umożliwia niemalże bezobsługową eksploatację kotła łatwy w obsłudze, posiadający przyjazne menu elektroniczny układ sterujący zapewnia ekonomiczną pracę kotła – minimalizacja zużycia opału umożliwia zmniejszenie kosztów ogrzewania o conajmniej 20%. Regulator steruje pracą kotła w cyklu tygodniowym z priorytetem grzania ciepłej wody użytkowej, posiada funkcje pozwalające sterować pracą trzech pomp: c.o., c.w.u., oraz recyrkulacyjnej, wyposażony jest w zewnętrzny czujnik pogodowy w sytuacjach awaryjnych (brak prądu, brak odpowiedniego paliwa itd.) po zdemontowaniu deflektora i zamontowaniu rusztu żeliwnego istnieje możliwość okresowego spalania metodą tradycyjną 1 Znamionowa moc cieplna kW 50 2 Zakres pracy kW 9 - 52 3 Paliwo podstawowe węgiel groszek 8 ÷ 25 [mm] 4 Pojemność zasobnika dm3 250 5 Pojemność wodna kotła dm3 120 6 Powierzchnia grzewcza kotła m2 5,2 7 Masa kotła kpl. z podajnikiem kg 560 8 Wymagany ciąg kominowy Pa 22 ÷ 25 9 Minimalna wysokość komina m 6 10 Przekrój komina mm 210 x 210 11 Zakres temperatury pracy 0C 50 ÷ 95 12 Sprawność cieplna % 85 13 Temperatura spalin 0C 80 ÷ 195 14 Przyłącza ” 2 15 Wysokość kotła z podajnikiem mm 1650 16 Szerokość kotła z podajnikiem mm 1280 17 Głębokość kotła z czopuchem mm 1160 18 Odległość czopucha od podstawy mm 1260 19 Wymiary czopucha zewn. b x h mm 210 x 150 20 Dopuszczalne ciśnienie pracy MPa 0,12 21 Pobór mocy sterownika W 4 22 Pobór mocy wentylatora W 10 ÷ 80 23 Pobór mocy podajnika W 150 23 Zasilanie elektryczne V ~ 230 / 50Hz 24 Ilość powietrza przybliżona % 38 25 Ruszt awaryjny m/szt 420/20 BUDOWA KOTŁÓW KWP 17 - 50kW 1. Palenisko retortowe 11. Drzwiczki paleniska 21. Rura podajnika 2. Deflektor 12. Drzwiczki popielnika 22. Motoreduktor 3. Ruszt awaryjny 13. Króciec wody gorącej 23. Bezpiecznik przeciązeniowy 4. Płomieniówki górne 14. Króciec wody zimnej 24. Wentylator nadmuchowy 5. Opłomki poziome 15. Czujnik temperatury kotła 25. Zasobnik opału 6. Opłomka pionowa 16. Osłona palnika podajnika 26. Klapa zasobnika 7. Sterownik kotła 17. Pokrywa osłony palnika 27. Opłomka pionowa kanału tylnego 8. Izolacja pieca 18. Dysze powietrza 28. Klapa kanału dymnego 9. Czopuch z przepustnicą 19. Kolano palnika retortowego 29. Wyczystka górna 10. Drzwiczki wyczystne 20. Ślimak 30. Wyczystka dolna 31. Otwór awaryjnego spustu paliwa wymiar A B C D E G H KWP 17 680 465 1050 900 370 1160 1290 KWP 25 680 500 1180 930 370 1200 1425 KWP 30 870 500 1430 1010 370 1200 1425 KWP 40 870 570 1430 1010 370 1250 1425 KWP 50 1100 600 1200 1300 370 1300 1450 SCHEMAT IDEOWY PODŁACZENIA PIECA do instalacji
