Imi Pneumatex Separator Zanieczyszczeń Zeparo Cyclone Max Zcx Pn10 Dn65 Brzeszcze

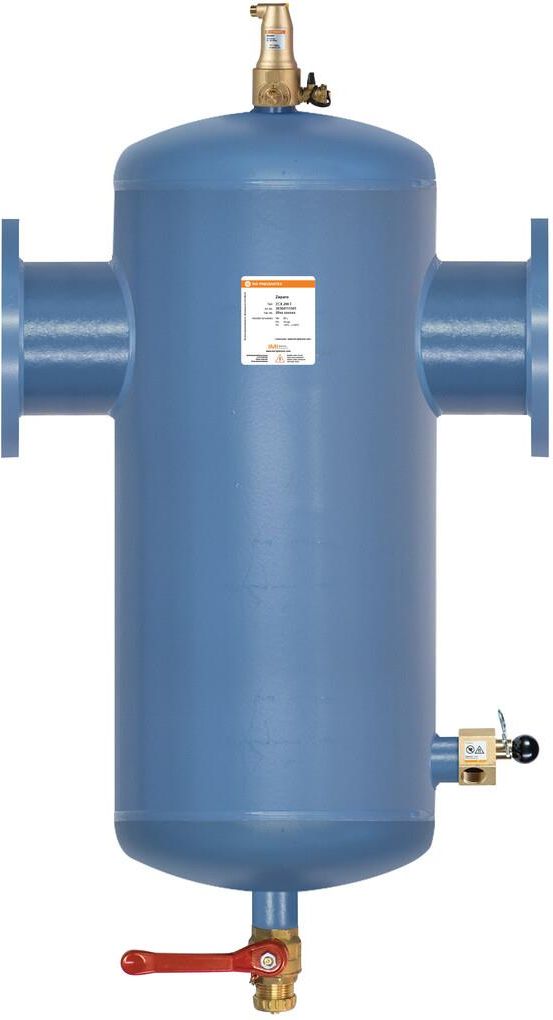

IMI PNEUMATEX ZEPARO CYCLONE MAX ZCX KOŁNIERZOWY SEPARATOR ZANIECZYSZCZEŃ DN65 Odpowietrzniki automatyczne i separatory Cyklonowy separator zanieczyszczeń i magnetytu, DN50 - DN300. Szeroka gama produktów do usuwania zanieczyszczeń oraz magnetytu w systemach ogrzewania i chłodzenia. Różnorodność zastosowań oraz modułowa konstrukcja jest jedyną w swoim rodzaju. Technologia cyklonowa - umożliwia najwyższą efektywność separacji zanieczyszczeń. Zeparo Cyclone Max Szeroka gama produktów do usuwania zanieczyszczeń oraz magnetytu w systemach ogrzewania i chłodzenia. Różnorodność zastosowań oraz modułowa konstrukcja jest jedyną w swoim rodzaju. Technologia cyklonowa – umożliwia najwyższą efektywność separacji zanieczyszczeń. Wyróżniające cechy Wysoka skuteczność działania niezależnie od średnicy Skuteczność separacji wzrasta wraz ze wzrostem prędkości przepływu. Spadek ciśnienie utrzymuje się na stałym poziomie niezależnie od ilości nagromadzonych zanieczyszczeń. Skuteczniejsza ochrona w instalacjach o większych przepływach np. w instalacjach chłodniczych. Odpowiedni dla instalacji grzewczych i chłodniczych. Izolacja z wkładem magnetycznym Zwiększa wydajność separacji szczególnie w przypadku cząstek szlamu oraz magnetytu (produktu korozji). Łatwa obsługa oraz czyszczenie. Czyści i chroni instalacje Chroni przed awarią lub uszkodzeniem najbardziej newralgiczne elementy instalacji takie jak kotły, pompy, zawory, agregaty chłodnicze oraz liczniki ciepła i chłodu. Brak ryzyka zatkania i zablokowania przepływu - nagromadzone zanieczyszczenia mogą być w łatwy i szybki sposób usuwane za pomocą zaworu spustowego. Ogranicza konieczność konserwacji elementów instalacji, a tym samym redukuje koszty eksploatacji systemu w pełnym cyklu jego żywotności. Dane techniczne Zastosowanie: Zamknięte instalacje grzewcze i chłodnicze. Media: Nieagresywne i nietoksyczne. Możliwa praca ze środkiem przeciw zamarzaniu na bazie glikolu etylenowego lub propylenowego o stężeniu do 50%. Ciśnienie: Max. dopuszczalne ciśnienie, PS: 10 bar Min. dopuszczalne ciśnienie, PSmin: 0 bar Temperatura: Max. dopuszczalna temperatura, tSmax:110 °C Min. dopuszczalna temperatura, tSmin: -10 °C Materiał: Stal. Kolor berylu. Oznaczenia: Korpus: strzałka kierunku przepływu. Etykieta: DN, PN, tSmax oraz tSmin. Połączenia: Kołnierze PN 16 zgodne z EN-1092-1. Połączenie spawane. Transport i przechowywanie: W suchych miejscach. Standardy: Skonstruowano zgodnie z dyrektywą ciśnieniową PED 2014/68/EU Zasada separacji Technologia Cyklonowa Zeparo Cyclone Max bazuje na kilku prawach, które gwarantują wysoką wydajność separacji: Siły odśrodkowe – cyklon wytwarza wewnętrzne ruchy cyrkulacyjne, które powodują separację cząstek zanieczyszczeń. Połączenie siły grawitacji i siły odśrodkowej skutkuje zwiększeniem efektywności działania separatora. Siły odśrodkowe są znacznie wyższe z uwagi na większe prędkości w porównaniu z siłami grawitacyjnymi. Różnica gęstości pomiędzy cząstkami wody i zanieczyszczeń (które mają większą gęstość) powoduje odseparowanie cząstek zanieczyszczeń na zewnętrznej ściance Zeparo. Strumień ukierunkowany do dołu: technologia przepływu do dołu wykorzystana w Zeparo Cyklon kieruje cząsteczki zanieczyszczeń do dołu i ostatecznie do komory zbierającej zanieczyszczenia, którą należy okresowo wypłukać. Dodatkowo wkład magnetyczny ZCXM zwiększa skuteczność separacji cząstek magnetycznych. Zasada działania oparta o ruch cyklonowy nie zależy od pozycji montażu. Separator może być montowany poziomo lub pionowo (kierunkiem przepływu w dół) Gęstość strumienia magnetycznego i typowy strumień magnetyczny na wkładach magnetycznych Charakterystyczną mierzalną wielkością fizyczną służącą do oceny potencjału separacji separatora magnetytu jest gęstość strumienia magnetycznego B na zastosowanym wkładzie magnetycznym. Gęstość strumienia magnetycznego jest gęstością powierzchniową. Jeśli jest ona mierzona na magnetycznie efektywnej magnetycznie efektywnej powierzchni wkładu magnetycznego i odniesiona do rozważanej powierzchni jako produktu, uzyskuje się indywidualny kluczowy parametr, który określamy jako “typowy strumień magnetyczny BAt”. Typowy strumień magnetyczny BAt jest zatem istotnym parametrem dla potencjału absorpcji magnetytu na wkładzie magnetycznym. Typowy strumień magnetyczny BAt zgromadzony na całej powierzchni efektywnej koreluje z maksymalnym magnetytem faktycznie przylegającym do wkładu magnetycznego i może być stosowany jako prosty i znaczący parametr charakterystyczny do określania jakości wkładu magnetycznego. Z drugiej strony, samo użycie maksymalnej lub średniej wartości gęstości strumienia magnetycznego B nie jest znaczące. W niektórych przypadkach poszczególne wkłady magnetyczne pochłaniają znacznie więcej magnetytu, niż można by oczekiwać na podstawie wartości skumulowanego strumienia magnetycznego BAt, np. w przypadku ZCXM DN 125-150, z konkurentem C, a także porównując wszystkie ZCXM z konkurentami. Wynika to głównie z geometrii wkłądu magnetycznego, a także z procedury testowej. Przykładowy schemat Zeparo Cyclone Max, jako separator zanieczyszczeń powinien być montowany na powrocie przed urządzeniem, które ma być chronione, lub bezpośrednio przed źródłem ciepła lub chłodu. Nie jest wymagana min odległość od kolanka przed lub za separatorem zanieczyszczeń Zeparo Cyclone Max Odległość od ściany (dla wszystkich wersji) W: 134 Z izolacją: 175 Odstępy ściana-sufit-podłoga (z zainstalowanym odpowietrznikiem ZUTX) DN: 65 H: 770 H1: 325 H2: 445 h1: 575 h2: 695 h3: 377 Pojemność oraz przepływ VN [l]: 11 qN [m 3 /h]: 11 qmax [m 3 /h]: 40
