Afriso Zespol Naczynia Wzb.-Osprzet C.W.U - 9062000 Brześć Kujawski

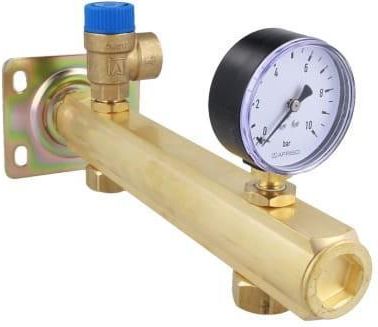

Grupa bezpieczeństwa BSB przeznaczona jest do zabezpieczenia instalacji przygotowania ciepłej wody użytkowej przed nadmiernym wzrostem ciśnienia, pomiaru ciśnienia oraz podłączenia przeponowego naczynia wzbiorczego. Przeznaczona jest do pracy w instalacjach w których stosować należy zawór bezpieczeństwa 6 bar, zbiornik c.w.u. nie jest większy niż 200 l, a moc instalacji nie przekracza 111,5 kW. Grupa zbudowana jest z mosiężnej belki na końcu której umieszczono przyłącze z gwintem przeznaczonym do montażu naczynia przeponowego. Do belki przymocowano również manometr oraz zawór bezpieczeństwa MSW. Belka zakończona jest elementem mocującym z otworami pod śruby, który należy wykorzystać do przytwierdzenia jej do ściany. DANE TECHNICZNE Moc zabezpieczanej instalacji: max 111,5 kW wg UDT Przyłącze naczynia przeponowego: GW 3/4” Przyłącze do instalacji: GW 3/4” Zakres manometru: 0 ÷ 10 bar Ciśnienie otwarcia zaworu bezpieczeństwa MSW: 6 bar Rozmiar tarczy manometru: Ø63 mm Najmniejsza średnica kanału dolotowego d zaworu bezpieczeństwa: 13 mm Współczynnik wypływu dla par i gazów α zaworu bezpieczeństwa MSW: 0,37 Współczynnik wypływu dla cieczy αc zaworu bezpieczeństwa MSW: 0,31
