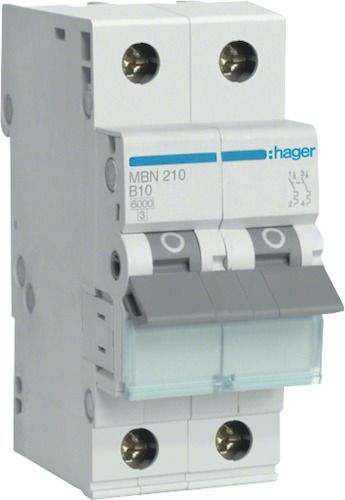

Hager Mcb Wyłącznik Nadprądowy 6Ka 2P B 10A (MBN210E) Brzeg

HAGER MCB Wyłącznik nadprądowy 6kA 2P B10A MBN210E Producent: HAGER ELECTRO Marka: HAGER ELECTRO Kod produktu: 606408 EAN: 3250614312892 Specyfikacja techniczna Konstrukcja Liczba biegunów chronionych 2 Liczba biegunów 2 P Układ biegunów 2 P Charakterystyka wyzwalania B Funkcje Z rozłączanym biegunem N Konfiguracja Liczba modułów 2 Charakterystyka elektryczna Znamionowa zwarciowa zdolność łącze‐ niowa Icn 6 kA Napięcie znamionowe łączeniowe Ue (AC) 400 V Typ napięcia zasilającego AC Częstotliwość 50/60 Hz Napięcie Znamionowe napięcie izolacji Ui 500 V Znamionowe napięcie udarowe wytrzymywane Uimp 4000 V Prąd Prąd znamionowy In 10 A Prąd znamionowy wyłączalny zwarciowy roboczy Ics 6 kA Min./max. wartość natężenia prądu AC zadziałania zabezpieczenia zwłocznego 1.13 / 1.45 In Min./max. wartość natężenia prądu AC zadziałania zabezpieczenia bezzwłocznego 3 / 5 In Min./max. wartość natężenia prądu DC zadziałania zabezpieczenia bezzwłocznego 4 / 7 In Min./max. wartość natężenia prądu DC zadziałania zabezpieczenia zwłocznego 1.13 / 1.45 In Zdolność wyłączania 1P przy 400 V (EN 60947-2). 3 kA Znam. zdolność wyłącz. zwarciowego Icn poniżej 400V AC zgodnie z IEC 60898-1 6 kA Zdolność wyłączania 400V (NF EN 60947-2) 10 kA Zdolność wyłączania 415V (NF EN 60947-2) 10 kA Prąd / Temperatura Z zastrzeżeniem zmian technicznych Prąd znamionowy w temperaturze -25°C 11.1 A Prąd znamionowy w temperaturze -20°C 11 A Prąd znamionowy w temperaturze -15°C 10.8 A Prąd znamionowy w temperaturze -10°C 10.5 A Prąd znamionowy w temperaturze -5°C 10.5 A Prąd znamionowy w temperaturze 0°C 10.4 A Prąd znamionowy w temperaturze 5°C 10.2 A Prąd znamionowy w temperaturze 10°C 10.1 A Prąd znamionowy w temperaturze 15°C 9.9 A Prąd znamionowy w temperaturze 20°C 9.8 A Prąd znamionowy w temperaturze 25°C 9.6 A Prąd znamionowy w temperaturze 30°C 10 A Prąd znamionowy w temperaturze 35°C 9.3 A Prąd znamionowy w temperaturze 40°C 9.2 A Prąd znamionowy w temperaturze 45°C 9 A Prąd znamionowy w temperaturze 50°C 8.5 A Prąd znamionowy w temperaturze 55°C 8.7 A Prąd znamionowy w temperaturze 60°C 8.6 A Prąd znamionowy w temperaturze 65°C 8.4 A Prąd znamionowy w temperaturze 70°C 8.3 A Współczynnik korekcyjny prądu Współczynnik korekcyjny prądu znam. dla 2baparatów zainstalowanych obok siebie 1 Współczynnik korekcyjny prądu znam. dla 3 aparatów zainstalowanych obok siebie 0.95 Współczynnik kor. prądu znam. dla 4 lub 5 aparatów zainstalowanych obok siebie 0.9 Współczynnik kor. prądu znam. dla 6 aparatów zainstalowanych obok siebie 0.85 Współczynnik korekcyjny wyzwalacza bezzwłocznego przy czestotliwości 100 Hz 1.1 Współczynnik korekcyjny wyzwalacza bezzwłocznego przy czestotliwości 200 Hz 1.2 Współczynnik korekcyjny wyzwalacza bezzwłocznego przy czestotliwości 400 Hz 1.5 Współczynnik korekcyjny wyzwalacza bezzwłocznego przy czestotliwości 60 Hz 1 Wymiary Głębokość produktu 70 mm Wysokość produktu 83 mm Szerokość produktu 35 mm Częstotliwość Częstotliwość (zakres do ETIM) 50 do 60 Hz Moc Całkowite straty mocy dla prądu znamio nowego 3.8 W Straty mocy na biegun dla prądu znamionowego 1.9 W Z zastrzeżeniem zmian technicznych Wytrzymałość Wytrzymałość elektryczna (liczba cykli) 4000 Wytrzymałość mechaniczna (liczba cykli) 20000 Instalacja / Montaż Moment dokręcający 2,8 Nm Podłączenie Przekrój przewodu elastycznego (linka) w zacisku 1 / 25mm² Przekrój przewodu sztywnego (drut) w zacisku 1 / 35mm² Pojemność zacisku wejściowego/wyjściowego dla przewodu sztywnego (drut) 1 / 35 mm² Pojemność zacisku wejściowego/wyjściowego dla przewodu elastycznego (linka) 1 / 25 mm² Rodzaj przyłącza ze śrubą Norma Norma EN 60898-1 Dyrektywa europejska WEEE dotyczy Bezpieczeństwo Stopień ochrony IP20 Warunki użytkowania Temperatura robocza -25…70 °C Stopień zanieczyszczenia zgodnie z IEC 60664 / IEC 60947-2. 2 Klasa ograniczenia energii I²t. 3 Temperatura przechowywania/transportu -25…80 °C http://www.hager.pl/files/download/0/2781149/0/hager_MBN210E_karta_katalogowa.pdf . .
