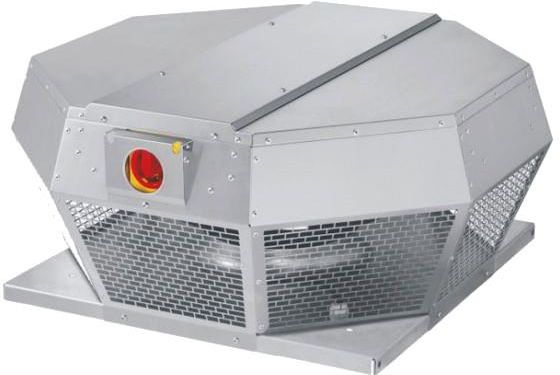

Harmann dachowy VIVO 2-220/1000EC Brzeg Dolny

VIVO ECpoziomy wyrzut powietrzaobudowa wykonana z aluminiumwirnik z łopatkami wygiętymi do tyłusilniki elektronicznie komutowaneregulacja prędkości obrotowejkompaktowe gabaryty KONSTRUKCJADachowy wentylator promieniowy z wyrzutem poziomym z silnikiem umieszczonym w strumieniu przepływającego powietrza. Obudowa boczna i górna została wykonana z wysokiej jakości stopu niekorodującego aluminium odpornego na działanie czynników atmosferycznych (AlMg3). Składa się z nisko profilowanej osłony w kształcie ośmiokąta i została zakończona siatką. Całość została umieszczona na kwadratowej płycie montażowej wykonanej z galwanizowanej blachy stalowej. Konstrukcja wentylatora umożliwia montaż na podstawie dachowej lub cokole murowanym o przekroju kwadratowym. Wokół profilowanego wlotu do wirnika umieszczone zostały króćce gwintowane umożliwiajace montaż akcesoriów dachowych takich jak: króćce, klapy zwrotne czy złącza przeciwdragniowe.W komplecie dostarczane są śruby służące do montażu z podstawą dachową. Modele VIVO.P EC wyposażone zostały w zitegrowany na obudowie wyłącznik serwisowy. Wentylator został wyposażony w wirnik typu B o łopatkach pochylonych do tyłu, wykonany z tworzywa sztucznego (wyważany dynamicznie, podwójny stopień wyważenia w klasie G 6.3). NAPĘD I STEROWANIESilnik elektryczny komutowany elektronicznie (EC) z wbudowanym kontrolerem i zabezpieczeniem termicznym. Silnik został zintegrowany z wirnikiem. Zasilanie 230V ~1, 50Hz (modele 190-450) lub 400~V 50Hz (modele 500-630). Silniki przystosowane są do płynnej regulacji prędkości obrotowej w szerokim zakresie pracy wentylatora.Zadanie obrotów odbywa się poprzez podłączenie potencjometru lub innego zewnętrznego sterownika wykorzystującego sygnał analogowy 0-10V. Stopień ochrony urzączenia IPX4. Stopień ochrony silnika IP54 (IP33 dla modeli 250, 280). Klasa izolacji F (B w przypadku modelu 355). -25 ÷ 70°C – w zależności od modelu ZASTOSOWANIEWentylacja ogólna wyciągowa obiektów mieszkalnych, biurowych, przemysłowych i użyteczności publicznej. Ze względu na kompaktowe gabaryty obudowy znajdują szczególne zastosowanie dla obiektów o małej ilości wolnej przestrzeni dachowej. Dane techniczne Typ V max [m3/h] Δp max [Pa] P max [W] Un / Uster. [V] I max [A] RPMmax [1/min] tmax [oC] LWA [dB(A)] LpA * [dB(A)] m [kg] nr kat. VIVO 2-190/650EC 670 650 93 230, 1~ / 0-10 0,81 3650 60 75 52/44 4,5 13122500 VIVO 2-220/1000EC 1000 530 120 230, 1~ / 0-10 1,00 2900 60 73 50/42 4,5 13122800 VIVO 2-250/1300EC 1380 600 196 230, 1~ / 0-10 1,61 2760 70 83 60/52 4,9 13123100 VIVO 2-280/2000EC 2015 790 283 230, 1~ / 0-10 2,00 2900 55 78 55/47 5 13123400 VIVO 4-355/3100EC 3100 430 165 230, 1~ / 0-10 1,42 1540 60 70 47/39 5,4 13123700 VIVO 4-400/5400EC 5430 850 506 230, 1~ / 0-10 2,33 1960 50 76 53/45 7,9 13124000 VIVO 4-450/6200EC 6230 630 511 230, 1~ / 0-10 2,35 1530 50 75 52/44 7,8 13124300 VIVO 4-500/9600TEC 9650 1070 1328 400, 3~ / 0-10 2,05 1590 50 82 59/51 19 13124600 VIVO 4-560/13100TEC 13100 880 2334 400, 3~ / 0-10 3,58 1540 60 87 64/56 21 13124900 VIVO 4-630/16200TEC 16280 845 2757 400, 3~ / 0-10 4,21 1330 55 87 74/66 29 13125200 Wymiary Typ Ød [mm] A [mm] B [mm] C [mm] D [mm] E [mm] F [mm] G [mm] H [mm] J [mm] Øk [mm] VIVO 2-190/650EC 213 337 388 190 320±4 245 95,5 311±4 95,5 M6x15 (6x) 9 VIVO 2-220/1000EC 213 337 388 190 320±4 245 95,5 311±4 95,5 M6x15 (6x) 9 VIVO 2-250/1300EC 213 337 388 190 320±4 245 95,5 311±4 95,5 M6x15 (6x) 9 VIVO 2-280/2000EC 286 437 540 249 420±4 330 135 411±4 135 M6x15 (6x) 9 VIVO 4-355/3100EC 438 598 745 333 581±4 450 195,5 572±4 195,5 M6x15 (6x) 11 VIVO 4-400/5400EC 438 598 745 333 581±4 450 195,5 572±4 195,5 M6x15 (6x) 11 VIVO 4-450/6200EC 438 670 860 418 644±4 535 222 653±4 222 M6x15 (6x) 11 VIVO 4-500/9600TEC 438 670 860 418 644±4 535 222 653±4 222 M6x15 (6x) 11 VIVO 4-560/13100TEC 605 931 1145 527 905±4 750 314 914±4 314 M8x15 (8x) 11 VIVO 4-630/16200TEC 605 931 1145 527 905±4 750 314 914±4 314 M8x15 (8x) 11
