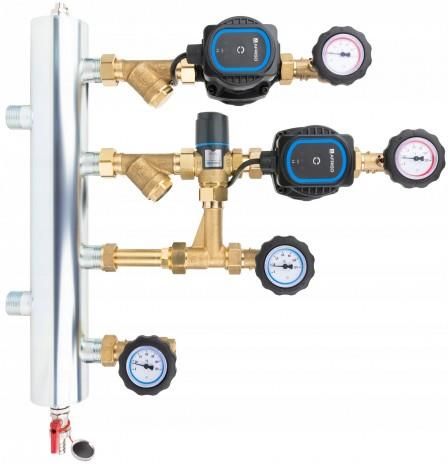

Zestaw mieszający ze sprzęgłem hydraulicznym BPS 901 AP, człon bez mieszania i z zaworem termostatycznym ATM 561, pompy AFRISO APH 160 Bochnia

Zestaw mieszający ze sprzęgłem hydraulicznym BPS 901 AP, człon bez mieszania i z zaworem termostatycznym ATM 561, pompy AFRISO APH 160 maksymalna temperatura: 90°C maksymalne ciśnienie: 6 bar moc: max 70 kW przyłącza od strony instalacji: GW G¾" przyłącza od strony kotła: G1" obieg 1: bezpośredni obieg 2: ATM 561, Kvs 2,5 m³/h, 20÷43°C pompy obiegowe: AFRISO APH 160 ZASTOSOWANIE Zestawy mieszające ze sprzęgłem hydraulicznym BPS służą do połączenia źródła ciepła z dwoma częściami instalacji grzewczej zgodnej z PN-EN 12828. Mogą służyć do przyłączenia instalacji grzejnikowej, ładowania zbiornika na ciepłą wodę użytkową lub płaszczyznowej (np. podłogowej). Zastosowanie sprzęgła hydraulicznego w instalacji, które jest elementem zestawów, zapewnia separację obiegów pompowych - obiegu pompowego źródła ciepła oraz obiegów pompowych instalacji grzewczej. Pozwala to na zapewnienie właściwych warunków hydraulicznych pracy pomp obiegowych poprzez zrównoważenie przepływów. Gwarantuje to płynną pracę instalacji i źródła ciepła oraz zwiększa żywotność pomp obiegowych. Sprzęgło, dzięki swej budowie i właściwościom pomaga również w odpowietrzaniu oraz separacji zanieczyszczeń, które mogą zostać usunięte przy użyciu zaworu spustowego. Inną funkcją sprzęgła może być też podwyższenie temperatury wody wracającej do źródła ciepła. Zestawy mieszające BPS mogą być zamontowane w instalacji ze sprzęgłem ustawionym w pozycji poziomej lub pionowej. Należy jedynie zwrócić uwagę, żeby osadniki filtrów skośnych były skierowane w dół, aby możliwe było ich czyszczenie. BUDOWA Zestawy mieszające BPS to gotowe części instalacji, składające się ze sprzęgła hydraulicznego oraz dwóch członów do przyłączenia instalacji odbiorczych. Do sprzęgła mogą być podłączone części do zasilania odbiorników bezpośrednio (bez zaworu mieszającego), z termostatycznym zaworem mieszającym ATM lub zaworem obrotowym mieszającym ARV ProClick. Człony wyposażone są w pompę oraz niezbędną armaturę, jak filtry siatkowe, zawory zwrotne, termometry czy zawory odcinające. Sprzęgło wyposażone jest w obrotowy zawór spustowo-napełniający oraz odpowietrznik ręczny. Zestaw od strony źródła ciepła posiada gwinty zewnętrzne G1” pod uszczelnienie płaskie. Od strony instalacji zamontowane są zawory odcinające z wewnętrznym gwintem G¾”. DANE TECHNICZNE Przyłącza od strony źródła ciepła: G1” Przyłącza od strony instalacji: GW G¾” Przepływ przez sprzęgło: max 4,0 m3 /h Moc sprzęgła: max 70 kW przy ΔT = 15K Ciśnienie nominalne zestawu: PN10 Temperatura pracy zestawu: max 90°C Ciśnienie nominalne sprzęgła: PN16 Stężenie glikolu: max 50% Odpowietrznik: ręczny, G1/2” Zawór spustowo-napełniający: obrotowy, G1/2” Termometry: Ø40 mm, 0÷100°C Filtry siatkowe: GW G1”, PN10 Zawory odcinające: G1’’ x GW G¾”, PN25 Zawory zwrotne: GW G1”, PN10 Pompy obiegowe: AFRISO APH 160 15-7/130 mm, 230 V AC, 45 W (z kablem 1,6 m) Termostatyczny zawór mieszający: ATM 561, Kvs 2,5 m3/h, 20÷43°C, PN10
