Zestaw do grzania wody w bojlerach ECO Solar Boost EVO 7xPV Błonie

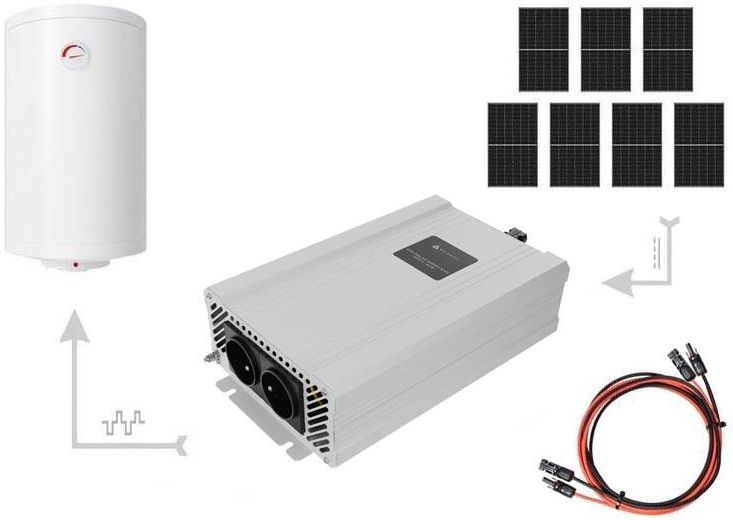

ECO Solar Boost EVO 7×PV – zestaw do grzania wody energią z paneli Zestaw składa się z 7 monokrystalicznych paneli PV 450 W, przetwornicy solarnej ECO Solar Boost EVO MPPT-4000 o maksymalnej mocy 4000 W oraz kompletnego okablowania o długości 25 m. Jest przeznaczony do zasilania odbiorników rezystancyjnych, między innymi bojlera elektrycznego i ogrzewania podłogowego. Przetwornica zamienia prąd stały wytwarzany przez panele na prąd przemienny o przebiegu modyfikowanej sinusoidy. Funkcja MPPT reguluje ilość energii przekazywanej do grzałki, aby możliwie efektywnie wykorzystać energię dostępną z instalacji PV. Skład zestawu i najważniejsze cechy 7 paneli monokrystalicznych 450 W – minimalna moc pojedynczego modułu wynosi 450 W, a jego wymiary to 1762 × 1134 × 30 mm. Przetwornica ECO Solar Boost EVO MPPT-4000 – maksymalna moc 4000 W i maksymalny prąd 16 A. Zakres wejściowy 120–350 V DC – panele mogą być łączone szeregowo lub szeregowo-równolegle. Wyjście 120–250 V AC RMS, 50 Hz – napięcie wyjściowe ma przebieg modyfikowanej sinusoidy. Sprawność powyżej 97% oraz funkcja MPPT wspierają wykorzystanie energii wytwarzanej przez moduły. Dwa gniazda typu E z bolcem – wyjście numer 1 jest priorytetowe, a wyjście numer 2 zależne. Okablowanie 25 m – przewody są zakończone z jednej strony złączami MC4, a z drugiej konektorami oczkowymi do przetwornicy; wejściowe złącze DC obejmuje 1 komplet MC4. Automatycznie regulowane chłodzenie aktywne – przetwornica może pracować w temperaturze od -25 do 55°C. Aluminiowa obudowa – wymiary przetwornicy wynoszą 315 × 170 × 80 mm, a jej masa 1,9 kg. Punkt przełączenia sieć/panele wynosi 40 V / 80 V z tolerancją ±5%. Zastosowanie i sposób działania System może zasilać urządzenia grzewcze o charakterze rezystancyjnym, w tym bojler elektryczny lub ogrzewanie podłogowe. Prąd stały z paneli trafia do przetwornicy, która przekształca go w prąd przemienny przekazywany następnie do odbiornika. Podstawowa konfiguracja wykorzystuje 7 paneli o napięciu roboczym około 32 V każdy. Możliwe jest również zastosowanie odpowiedniej liczby innych paneli, pod warunkiem zachowania wymaganego zakresu napięcia i zasad doboru całego łańcucha PV. Dwa wyjścia dla urządzeń grzewczych Wyjście numer 1 ma priorytet przed wyjściem numer 2. Pozwala to podłączyć dwa urządzenia, na przykład dwa bojlery. Najpierw zasilany jest odbiornik podłączony do wyjścia 1, a gdy jego termostat przerwie pobór energii, zasilanie może zostać przekazane do urządzenia na wyjściu 2. Urządzenia grzewcze z regulatorami elektronicznymi mogą być zasilane wyłącznie z wyjścia numer 1. Dobór paneli i grzałki Przed podłączeniem należy sprawdzić parametry napięciowe całego łańcucha PV. Napięcie obwodu otwartego Voc nie może przekroczyć 350 V. Ponieważ napięcie paneli zmienia się wraz z temperaturą otoczenia, podczas projektowania należy pozostawić około 15% zapasu. W praktyce Voc mierzone przy 25°C nie powinno przekraczać 300 V. Trzeba również upewnić się, że odbiornik ma charakter rezystancyjny i mieści się w granicach maksymalnej mocy 4000 W oraz prądu 16 A. Prawidłowy dobór grzałki ma kluczowe znaczenie dla efektywności podgrzewania wody. Obsługiwane obciążenia i zabezpieczenia Przetwornica obsługuje obciążenia rezystancyjne. Nie jest przeznaczona do obciążeń pojemnościowych ani indukcyjnych. Ma stopień ochrony IP21 oraz zabezpieczenia: termiczne, uruchamiane przy 80°C, przeciążeniowe, zwarciowe, nadnapięciowe. Najczęstsze pytania Czy zestaw może zasilać dwa bojlery? Tak. Pierwszy bojler należy podłączyć do wyjścia priorytetowego numer 1, a drugi do wyjścia zależnego numer 2. Drugie urządzenie może otrzymać energię po przerwaniu poboru przez termostat pierwszego. Czy można zastosować inne panele niż dołączone do zestawu? Można zastosować odpowiednio dobraną liczbę innych paneli, ale trzeba zachować zakres wejściowy 120–350 V DC oraz limit Voc. Przy 25°C napięcie obwodu otwartego łańcucha nie powinno przekraczać 300 V, co pozostawia wymagany zapas względem granicy 350 V. Czy przetwornica może zasilać dowolne urządzenie elektryczne? Nie. Jest przeznaczona do obciążeń rezystancyjnych. Nie obsługuje obciążeń pojemnościowych ani indukcyjnych, a urządzenia grzewcze z regulatorami elektronicznymi mogą być podłączane tylko do wyjścia numer 1.
