Zestaw do grzania wody w bojlerach ECO Solar Boost EVO 6xPV Błonie

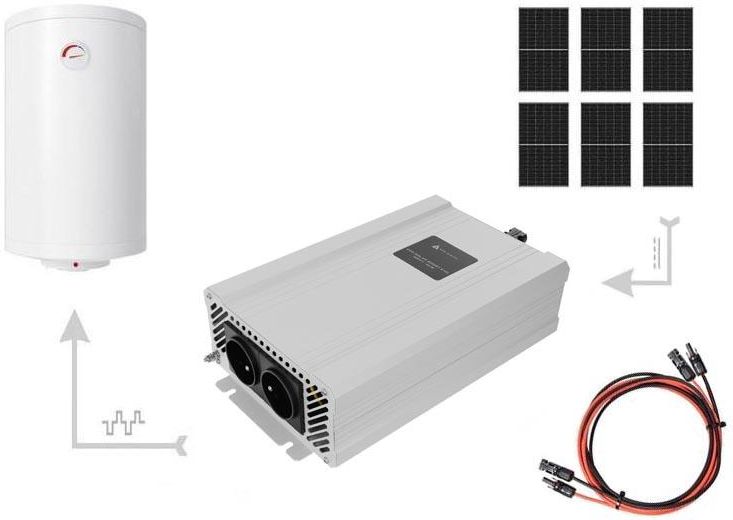

Zestaw fotowoltaiczny ECO Solar Boost EVO 6 × 450 W do grzania wody Zestaw służy do zasilania rezystancyjnych urządzeń grzewczych energią wytwarzaną przez panele PV. Obejmuje 6 paneli monokrystalicznych 450 W, przetwornicę ECO SOLAR BOOST EVO MPPT-4000 oraz komplet przewodów o długości 25 m. Może współpracować między innymi z bojlerem elektrycznym lub ogrzewaniem podłogowym. Maksymalna moc systemu i przetwornicy wynosi 4000 W. Układ zamienia prąd stały z paneli na prąd przemienny o przebiegu modyfikowanej sinusoidy, a funkcja MPPT reguluje ilość energii przekazywanej do grzałki. Sprawność przetwornicy przekracza 97%. Elementy zestawu i najważniejsze parametry 6 paneli PV — ogniwa Mono, moc każdego modułu 450 W, minimalna moc modułu 450 W oraz wymiary 1762 × 1134 × 30 mm. Przetwornica MPPT-4000 — napięcie wejściowe 120–350 V DC, maksymalna moc 4000 W i maksymalny prąd 16 A. Wyjście AC — napięcie RMS 120–250 V, częstotliwość 50 Hz i przebieg modyfikowanej sinusoidy. Dwa gniazda typu E z bolcem — wyjście nr 1 jest priorytetowe, a wyjście nr 2 zależne. Przewody o długości 25 m — zakończone z jednej strony złączami MC4, a z drugiej konektorami oczkowymi do przetwornicy. Wejście DC ma jeden komplet złączy MC4. Elastyczne łączenie modułów — panele mogą być połączone szeregowo lub szeregowo-równolegle. Jak działa zasilanie urządzeń grzewczych? Uruchomienie układu wymaga podłączenia paneli PV oraz odbiornika energii do przetwornicy. Prąd stały wytwarzany przez moduły jest przekształcany w prąd przemienny przeznaczony do zasilania obsługiwanych urządzeń grzewczych. Algorytm MPPT steruje energią przekazywaną do grzałki, aby wykorzystać energię dostępną z paneli. Do dwóch wyjść można podłączyć na przykład dwa bojlery. Najpierw zasilany jest odbiornik podłączony do wyjścia nr 1. Gdy jego termostat przerwie pobór energii, zasilanie może zostać przekazane do urządzenia na wyjściu nr 2. Punkt przełączenia na sieć i panele wynosi odpowiednio 40 V i 80 V z tolerancją ±5%. Dobór paneli, grzałki i odbiornika Zestaw wykorzystuje 6 paneli o napięciu roboczym około 32 V. Możliwe jest zastosowanie odpowiedniej liczby innych paneli, jednak konfiguracja musi spełniać wymagania wejściowe przetwornicy. Napięcie obwodu otwartego Voc nie może przekroczyć 350 V. Ze względu na zależność napięcia paneli od temperatury należy zachować około 15% zapasu. W praktyce Voc zmierzone przy 25°C nie powinno przekraczać 300 V. Przetwornica obsługuje obciążenia rezystancyjne; nie obsługuje obciążeń pojemnościowych ani indukcyjnych. Urządzenia grzewcze z regulatorami elektronicznymi mogą być zasilane wyłącznie z wyjścia nr 1. Dobierając grzałkę, trzeba uwzględnić napięcie wyjściowe 120–250 V AC, maksymalny prąd 16 A, moc systemu oraz wymagania odbiornika. Prawidłowy dobór grzałki służy uzyskaniu najwyższej efektywności układu. Zabezpieczenia, chłodzenie i konstrukcja Przetwornica ma zabezpieczenie termiczne działające przy 80°C oraz zabezpieczenia przeciążeniowe, zwarciowe i nadnapięciowe. Aktywne chłodzenie pracuje z automatyczną regulacją. Zakres temperatury pracy wynosi od -25 do 55°C, a stopień ochrony to IP21. Aluminiowa obudowa przetwornicy ma wymiary 315 × 170 × 80 mm, natomiast jej masa wynosi 1,9 kg. Najczęstsze pytania Czy zestaw może zasilać dwa bojlery? Tak, przetwornica ma dwa wyjścia. Odbiornik na wyjściu nr 1 ma priorytet, a drugie urządzenie może otrzymać zasilanie po przerwaniu poboru energii przez termostat pierwszego. Czy bojler znajduje się w zestawie? Nie. Zestaw obejmuje 6 paneli PV, przetwornicę ECO SOLAR BOOST EVO MPPT-4000 oraz przewody o długości 25 m ze złączami. Czy można podłączyć urządzenie z elektronicznym regulatorem? Tak, ale takie urządzenie grzewcze należy podłączyć wyłącznie do priorytetowego wyjścia nr 1. Odbiornik musi być obciążeniem rezystancyjnym zgodnym z parametrami przetwornicy.
