Zestaw do grzania wody w bojlerach ECO Solar Boost EVO 5xPV Błonie

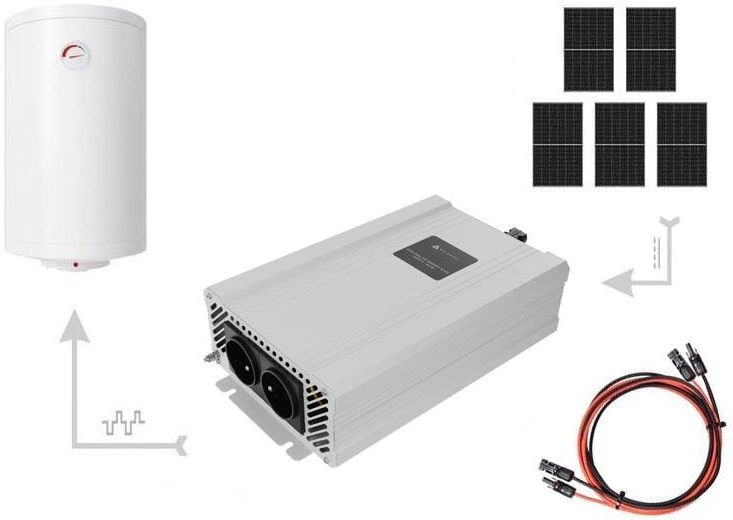

Zestaw do grzania wody w bojlerach ECO Solar Boost EVO 5xPV Najprostszy system grzania wody w bojlerach dostępny na rynku. Zestaw składa się z 5 paneli monokrystalicznych o mocy 450W każdy, przetwornicy ECO SOLAR BOOST EVO MPPT-4000 4KW oraz kompletnego okablowania o długości 25 metrów zakończonego z jednej strony złączami MC4 a z drugiej konektorami oczkowymi do przetwornicy. System jest prosty i wymaga jedynie podłączenia 5 paneli fotowoltaicznych o napięciu roboczym około 32 V (lub odpowiedniej liczby innych paneli) do przetwornicy oraz odbiornika energii, np. bojlera elektrycznego lub ogrzewania podłogowego. Prąd stały wytwarzany w panelach, którym nie można bezpośrednio zasilać urządzeń grzewczych, zostaje w przetwornicy zamieniony na prąd przemienny, którym można już zasilać urządzenia grzewcze. Zastosowanie algorytmu MPPT sprawia, że przetwornica w inteligentny sposób reguluje ilość energii przekazywanej do grzałki tak, aby maksymalnie wykorzystać energię pobieraną z paneli fotowoltaicznych. Maksymalna moc sytemu to 4kW, przetwornica posiada wyjście priorytetowe numer "1" oraz wyjście zależne numer "2". Schemat instalacji Pozwala to na podłączenie dwóch urządzeń grzewczych np. dwóch bojlerów, z których jeden będzie nagrzewany jako pierwszy, a drugi w sytuacji gdy termostat tego pierwszego przerwie odbieranie energii z przetwornicy. Zastosowanie algorytmu MPPT sprawia, że przetwornica w inteligentny sposób reguluje ilość energii przekazywanej do grzałki tak, aby maksymalnie wykorzystać energię pobieraną z paneli fotowoltaicznych. UWAGA ! Urządzenia grzewcze z regulatorami elektronicznymi mogą być zasilane tylko z wyjścia numer 1. W tabeli poniżej przedstawiono moc skuteczną systemu w zależności od mocy nominalnej grzałki. Prawidłowy dobór grzałki zapewnia najwyższą efektywność systemu podgrzewania wody. Uwaga: napięcie obwodu otwartego (Voc) nie jest wykorzystywane do powyższych wyliczeń. Należy jednak zwrócić szczególną uwagę na to aby jego wartość nie przekroczyła dopuszczalnego napięcia inwertera 350V. Ze względu na zmienność napięcia paneli względem temperatury otoczenia należy podczas projektowania instalacji przyjąć bezpieczny zapas napięcia obwodu otwartego wynoszący około 15%. W praktyce oznacza to, że napięcie to mierzone w temperaturze 25°C nie powinno przekraczać 300V. DANE TECHNICZNE STEROWNIKA Napięcie wejściowe (DC): 120 V ÷ 350 V Napięcie wyjściowe RMS (AC): 120 V ÷ 250 V Częstotliwość napięcia wyjściowego: 50 Hz Przebieg napięcia wyjściowego: modyfikowana sinusoida Maksymalna moc: 4000 W Maksymalny prąd: 16A Punkt przełączenia na sieć / panele: 40 V / 80 V (±5 %) Połączenie paneli PV: szeregowe lub szeregowo-równoległe Wejściowe złącze zasilania DC: MC4 - 1 kpl Gniazdo wyjściowe AC: typ E (z bolcem) - 2 szt. Temperatura pracy: -25 °C ÷ 55°C Sprawność: > 97 % Chłodzenie: aktywne (automatyczna regulacja) Stopień ochrony (IP): IP21 Funkcja MPPT: tak Zabezpieczenie termiczne: 80 °C Zabezpieczenie przeciążeniowe: tak Zabezpieczenie zwarciowe: tak Zabezpieczenie nadnapięciowe: tak Obsługa obciążeń rezystancyjnych: tak Obsługa obciążeń pojemnościowych: nie Obsługa obciążeń indukcyjnych: nie Obudowa: aluminium Wymiary (dł. sz. wys.): 315 x 170 x 80 [mm] Waga: 1,9 kg Panel Monokrystaliczny Ulica Solar UL-450M-108BHVN 450W Watt N-type. Powłoka wykonana w specjalnej technologii zabezpieczającej przed osiadaniem brudu, technologia SMBB, wysoka sprawność energetyczna, czarna ramka. Panele fotowoltaiczne charakteryzują się wysoką skutecznością i wydajnością. Użyte moduły fotowoltaiczne umożliwiają pracę w gorszych warunkach oświetleniowych, np. rano, wieczorem lub przy rozproszonym świetle. Ogromnym atutem tej technologii jest fakt, że źródłem energii jest Słońce – najbardziej dostępne i najłatwiejsze do wykorzystania odnawialne źródło energii, o wciąż niewykorzystanym potencjale. Panel wyposażony jest we wtyczki MC4, które pozwalają łączyć więcej modułów w jedną matrycę. Dzięki temu panel nadaje się zarówno do zastosowań domowych jak i komercyjnych. Ich praca przewidziana jest na 30 lat. Panele wykonane w technologii SMBB cechują się zwiększoną liczbą busbarów w module czyli metalowych listew przewodzących prąd łączących ogniwa PV. Dzięki tej technologi zwiększono znacząco trwałość oraz sprawność modułu. Zwiększenie ilości busbarów pozwala na bardziej równomierne rozprowadzanie energii w panelu PV, co zmniejsza ryzyko awarii oraz mikropęknięć spowalniając degradację modułu. Zastosowanie Moduły przeznaczone do zastosowań w budynkach mieszkalnych, komercyjnych i użytkowych, do montażu na dachu lub na gruncie Doładowywanie akumulatorów w dzień i wykorzystywanie energii w nocy na jachtach, kempingach, domach jednorodzinnych jak i zasilanie punktów oświetleniowych LED (domki działkowe) Zasilanie automatyki przemysłowej, pomiarowej lub urządzeń elektronicznych takich jak radio, tv, kamera, pompy ogrodowe oraz hale produkcyjne i magazynowe , niezagospodarowane działki i obiekty komunalne Podstawowe cechy Wysoka sprawność energetyczna Przeznaczone do zastosowań IEC przy maksymalny prądzie stałym 1500VDC Powłoka samoczyszcząca. Promienie UV rozkładają zanieczyszczenia na szybie (fotokataliza), a deszcz je spłukuje. Dzięki właściwościom hydrofilnym powłoki, woda rozlewa się po szkle i szybko spływa, nie zostawiając śladów w postaci zacieków Wyjątkowa charakterystyka w środowiskach o niskim natężeniu promieniowania świetlnego Doskonała odporność na obciążenia mechaniczne: Certyfikowana wytrzymałość na obciążenia silnym wiatrem (2400 Pa) i śniegiem (5400 Pa) Dodatnia tolerancja mocy: 0/+5W Dwukrotnie przeprowadzane testy EL dają pewność, że panele są pozbawione wad Moduły sortowane prądowo w celu poprawy wydajności systemu Odporne na degradację wywołaną potencjałem (PID) DANE TECHNICZNE PANELA Moc nominalna Pmax (W): 450 Tolerancja mocy Pmax Maximum: 0 ~ +5W Maksymalne napięcie Vmp [V]: 33.22 Prąd w mocy nominalnej lmp [A]: 13.55 Napięcie obwodu otwartego VOC [V]: 39.78 Prąd zwarciowy [A]: 14.38 Wydajność modułu [%]: 22.52 Współczynnik temperatury Pmax: -0.29%/C Współczynnik temperatury Voc: -0.25%/C Współczynnik temperatury Isc: +0.046%/C Maksymalne napięcie pracy: 1500VDC Temperatura robocza: -40°C +85°C Maksymalna wartość bezpiecznika: 25A Maksymalne obciążenie (śnieg/wiatr): 5400 Pa / 2400 Pa Ogniwa: Mono N-type Ilość ogniw: 108 (6×9x2) Wymiary modułu [mm]: 1762×1134×30 Waga [kg]: 21.0 Szkło: powłoka antyrefleksyjna, 3.2mm szyba, szkło hartowane Skrzynka przyłączeniowa: IP68 Przewody: 4mm2 Konektory: MC4-kompatybilne Bezpieczeństwo transportu
