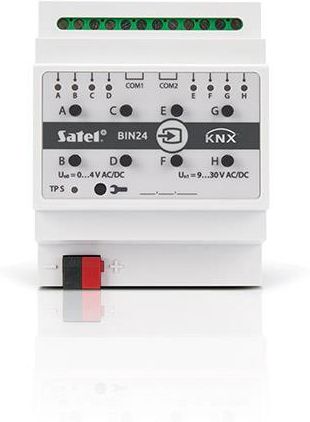

Satel Uniwersalny Moduł Wejść Binarnych (KNXBIN24) Blachownia

SATEL KNX 8-kanałowy aktor wejść binarnych KNX-BIN24 KNX-BIN24 jest uniwersalnym modułem wejść binarnych KNX, umożliwiającym zamianę sygnałów elektrycznych (napięciowych) w telegramy sterujące dla innych urządzeń KNX. Sygnały te mogą być generowane przez konwencjonalne przyciski do włączania / wyłączania (np. światła) lub przez zestyki potencjałowe takich urządzeń, jak kontaktrony czy różnego rodzaju czujniki wielkości fizycznych. Moduł posiada osiem wejść fizycznych, co pozwala obsłużyć 8 niezależnych sygnałów o wartości od 0 do 30 V prądu stałego i przemiennego. Właściwości komunikacja z magistralą KNX przez zintegrowane złącze magistralne definiowalna polaryzacja kanałów (NO / NC) możliwość konfigurowania czasu krótkiego i długiego naciśnięcia przycisku kanały wirtualne umożliwiające odbieranie telegramów 1-bitowych od innych urządzeń z magistrali KNX wirtualne kanały logiki do tworzenia powiązań logicznych pomiędzy kanałami modułu wirtualne kanały timera do tworzenia powiązań czasowych możliwość sterowania każdym z bloków funkcyjnych przy pomocy dowolnego kanału sterowanie kilkoma blokami funkcyjnymi przy pomocy jednego kanału sterowanie oświetleniem i roletami przy pomocy 1 lub 2 przycisków (kanałów) możliwość wywołania sceny z dowolnego kanału przy pomocy poleceń 8-bitowych ręczne sterowanie stanem kanałów fizycznych za pomocą przycisków na obudowie diody LED do prezentacji stanu kanałów fizycznych konfiguracja modułu za pomocą oprogramowania ETS możliwość montażu na szynie DIN (35 mm) Dostępne funkcje wejść przełącznik / nastawnik wartości reakcja na zbocze ściemniacz sterownik rolet sekwencja przełączania licznik kontroler sceny Specyfikacja Lampy halogenowe LV (transformator konwencjonalny) 2000 [VA] Trwałość łączeniowa (liczba łączeń) w kategorii (DC1, 600 cykli/h) > 10⁵ 16 A / 24 V AC Trwałość łączeniowa (liczba łączeń) w kategorii (AC3, I = 3,5 A) > 2,5 x 10⁵ Trwałość łączeniowa (liczba łączeń) w kategorii (przy obciążeniu żarówkami o mocy 1 000 W) > 0,9 x 10⁵ Maksymalny czas reakcji na telegram < 20 [ms] Maksymalna liczba obiektów komunikacyjnych 69 Maksymalna liczba adresów grupowych 256 Maksymalna liczba asocjacji 256 Obciążenie rezystancyjne 3680 [W] Obciążenie pojemnościowe 16 A, max. 200 µF Lampy żarowe 3680 [W] Lampy halogenowe HV 230V 3680 [W] Trwałość łączeniowa (liczba łączeń) w kategorii (AC1, 600 cykli/h) > 10⁵ 16 A / 250 V AC Lampy halogenowe LV (transformator elektroniczny) 2500 [W] Lampy fluorescencyjne (bez kompensacji) 3680 [W] Lampy fluorescencyjne (kompensacja równoległa) 2500 W, 200 µF Lampy fluorescencyjne (kompensacja szeregowa) 3680 W, 200 µF Lampy fluorescencyjne kompaktowe (bez kompensacji) 3680 [W] Lampy fluorescencyjne kompaktowe (kompensacja równoległa) 2500 W, 200 µF Lampy wysokociśnieniowe rtęciowe (bez kompensacji) 3680 [W] Lampy wysokociśnieniowe rtęciowe (kompensacja równoległa) 3680 W, 200 µF Maksymalny prąd udarowy 168 A 20 ms; 800 A 200 µs Liczba wyjść przekaźnikowych (4 niezależne tory po 1 przekaźniku na tor) 4 Pobór prądu z magistrali KNX < 10 [mA] Zakres temperatur pracy 0°C...+45°C Napięcie zasilania 230 V AC Masa 192 [g] Stopień ochrony IP IP20 Maksymalny pobór mocy 5 [W] Maksymalny moment dokręcający 0.5 [N·m] Zakres temperatur dla składowania/transportu -25°C...+70°C Liczba pól na szynie DIN 4 Certyfikat zgodności nr 324/15896/19 Maksymalny przekrój przewodu 2.5 [mm²] Napięcie magistrali KNX 20…30 [V DC] Wymiary obudowy 70 x 92 x 60 [mm] Znamionowy prąd (moc) obciążenia w kategorii (AC1) 16 A / 250 V AC Znamionowy prąd (moc) obciążenia w kategorii (AC15) 3 A / 120 V 1,5 A / 240 V (B300) Znamionowy prąd (moc) obciążenia w kategorii (AC3) 750 W (silnik jednofazowy) Znamionowy prąd (moc) obciążenia w kategorii (DC1) 16 A / 24 V DC Znamionowy prąd (moc) obciążenia w kategorii (DC13) 0,22 A / 120 V 0,1 A / 250 V (R300) Minimalny prąd zestyków 10 [mA] Obciążalność prądowa trwała zestyku 16 [A] Maksymalna moc łączeniowa w kategorii AC1 4 000 [VA] Maksymalna częstość łączeń (przy obciążeniu znamionowym w kategorii AC1) 600 [cykli/h] Maksymalna częstość łączeń (bez obciążenia) 3 600 [cykli/h]
