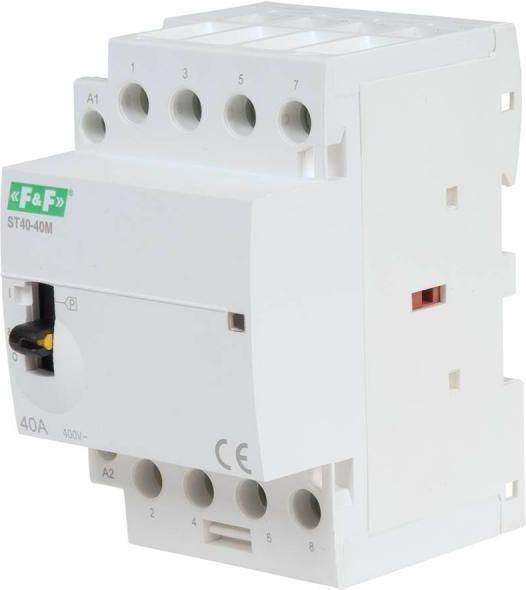

F&F Stycznik Modułowy Ze Sterowaniem Ręcznym Montaż Na Szynie 40A Styki 4No Bielsko-Biała

Stycznik modułowy ST40-40-M Stycznik modułowy ze sterowaniem ręcznym Prąd 40 A. Napięcie 250 V AC. Elektromagnetyczny stycznik w obudowie modułowej. Bezpośredni montaż na szynie 35 mm. Styczniki ze sterowaniem ręcznym F&F Styczniki elektromagnetyczne w obudowach modułowych do bezpośredniego montażu na szynie 35 mm. Dodatkowy manipulator na czołówce umożliwia ręczne sterowanie stykami stycznika, niezależnie od stanu cewki. Pozwala to na ręczne załączanie lub rozłączanie obwodów, np. podczas prac instalacyjnych/ konserwacyjnych. Zasada działania stycznika Działanie stycznika uzależnione jest od ustawień przełącznika trybu pracy: Pozycja „I” (górna pozycja) Jeżeli cewka stycznika nie jest zasilona, to styki stycznika są zamknięte. Po podłączeniu zasilania stycznika przełącznik przestawia się samoczynnie w pozycję „Auto” i od tego momentu działa w trybie automatycznym. Aby zablokować styki w pozycji załączonej niezależnie od zasilania stycznika, to w pozycji „I” należy przesunąć w lewo żółtą dźwignię blokady. Pozycja „Auto” (środkowa pozycja) Podanie zasilanie załącza stycznik i zamyka styki. Po odłączeniu zasilania następuje wyłączenie stycznika i otwarcie styków. Pozycja „O” (dolna pozycja) Styki stycznika pozostają otwarte niezależnie od obecności napięcia zasilania. Napięcie zasilania: obwód główny 250 V AC Napięcie zasilania cewki: 220÷240 V AC Obciążalność styków głównych: AC-7a: 40 A, AC-7b: 18 A Konfiguracja styków: 4×NO Prąd torów głównych: 40 A Waga: 0,14 kg Pobór mocy: załączenie -53 VA, praca - 6,5 VA (2,1 W) Temperatura pracy: eksploatacja: -25÷55°C, przechowywanie: -40÷80°C Wymiary: 54×85×65 mm Montaż: na szynie 35 mm Stopień ochrony: IP20 ST deklaracja CE 2024 (179.5KB) ST25-20-M/ST-25-40-M/ST40-40-M/ST63-40-M karta katalogowa (787.5KB)
