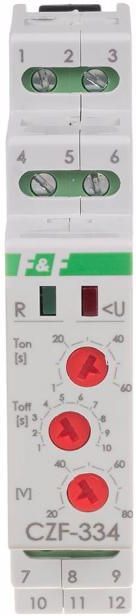

F&F Czujnik Zaniku Asymetrii Faz Czf-334-Trms (CZF334TRMS) Bielsko-Biała

Mikroprocesorowy czujnik zaniku fazy z regulowanym progiem asymetrii - 2 styki separowane 2NO/NC,True RMS Czujnik zaniku fazy CZF-334 True RMS. Bez przewodu neutralnego. Czujnik zaniku fazy CZF-334 True RMS przeznaczony jest do zabezpieczenia silnika elektrycznego zasilanego z sieci trójfazowej. Czujnik zaniku fazy CZF-334 TrueRMS zabezpiecza silnik elektryczny zasilanego z sieci trójfazowej w przypadkach, gdy nastąpi: – zanik napięcia w co najmniej jednej fazie; – spadek napięcia w co najmniej jednej fazie poniżej 320 V; – wzrost napięcia w co najmniej jednej fazie powyżej 480 V; – asymetria napięć między fazami powyżej ustawionej wartości. Działanie Prawidłowe napięcie zasilania sygnalizowane jest świeceniem zielonej diody LED. Spadek napięcia poniżej 320 V, lub wzrost powyżej 480 V na co najmniej jednej, dowolnej fazie, lub asymetria napięciowa powyżej ustawionej wartości sygnalizowana jest brakiem świecenia diody zielonej. Obie z powyższych anomalii (przekroczenie progu napięciowego, asymetria) powodują wyłączenie przekaźnika urządzenia, a w efekcie odłączenie silnika. Odłączenie realizowane jest z ustawionym opóźnieniem w celu uniknięcia przypadkowych wyłączeń dla chwilowych zakłóceń w sieci. Ponowne załączenie przekaźnika następuje automatycznie kiedy powrócą prawidłowe parametry sieci (histereza napięciowa wynosi 5 V). Ponowne załączenie realizowane jest również z ustawionym opóźnieniem. Świecenie czerwonej diody sygnalizuje załączenie przekaźnika. Dzięki pomiarowi rzeczywistej skutecznej wartości napięcia (TrueRMS) czujnik gwarantuje poprawne działanie również w przypadku pracy w mocno zakłóconej sieci zasilającej. Napięcie zasilania: 3 × 400 V Współpraca z agregatami prądotwórczymi: TAK Kontrola zaniku / asymetrii faz: TAK Kontrola kolejności faz: NIE Kontrola styków stycznika: NIE Element wykonawczy: przekaźnik Maksymalny prąd obciążenia: 2×6 A Konfiguracja styków: 2 × NO/NC Separacja styku: TAK Asymetria napięciowa zadziałania: 20÷80 V Minimalne napięcie fazy: 320 V Maksymalne napięcie fazy: 480 V Histereza napięciowa: 5 V Opóźnienie wyłączenia: 1÷10 s Kontrola zasilania: 2 × LED Opóźnienie powrotu: 1÷60 s Przyłącze: zaciski śrubowe 2,5 mm² Moment dokręcający: 0,4 Nm Pobór mocy: 1,6 W Temperatura pracy: -25÷40°C Wymiary: 1 moduł (18 mm) Montaż: na szynie 35 mm Stopień ochrony: IP20 TrueRMS: TAK CZF-334 True RMS instrukcja obsługi (87.02k) CZF-334 - schemat CAD dxf (415.85k) CKF CZF CP deklaracja CE 2023 (184.1k)
