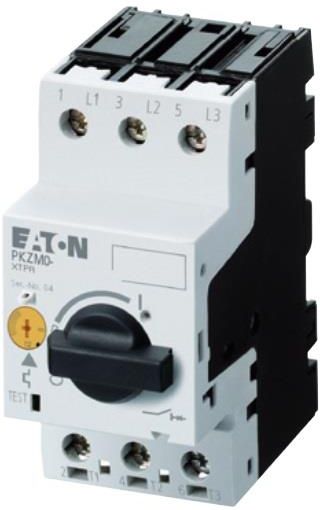

Eaton Wyłącznik Silnikowy 3P 0,75Kw 1,6 - 2,5A (189900) Białogard

Oto dane techniczne wyłącznika silnikowego PKZM0-2,5 EA 189900 firmy Eaton (Moeller): Ogólne Seria: PKZM0 Typ: Wyłącznik silnikowy Numer katalogowy Eaton: 189900 Kod modelu: PKZM0-2,5-EA EAN: 4015081878963 Liczba biegunów: 3 Znamionowy prąd ciągły (Iu): 2.5 A Zakres nastawy wyzwalacza przeciążeniowego (Ir): 1.6 - 2.5 A Nastawa bezzwłocznego wyzwalacza zwarciowego (Irm): 38.8 A (stała, ± 20% tolerancji, około 15.5 x Iu) Sposób wyzwalania: Termomagnetyczny Czułość na zanik fazy: Tak (zgodnie z IEC/EN 60947-4-1, VDE 0660 część 102) Wyłączanie: Trzypolowe Parametry elektryczne Znamionowe napięcie pracy (Ue): do 690 V AC Znamionowa częstotliwość: 50/60 Hz Znamionowa moc pracy AC-3: 220/230 V, 50 Hz: 0.37 kW 380/400 V, 50 Hz: 0.75 kW 440 V, 50 Hz: 1.1 kW 500 V, 50 Hz: 1.1 kW 690 V, 50 Hz: 1.5 kW Znamionowa zwarciowa zdolność łączeniowa (Icu) przy 400 V AC: 150 kA Znamionowa zwarciowa zdolność łączeniowa (Ics) przy 400 V AC: 150 kA Znamionowa zwarciowa zdolność łączeniowa (Icu) przy 690 V AC: 5 kA Znamionowa zwarciowa zdolność łączeniowa (Ics) przy 690 V AC: 5 kA Kategoria przepięcia: III Stopień zanieczyszczenia: 3 Parametry mechaniczne Typ przyłącza obwodu głównego: Zaciski śrubowe Przekrój przewodów (sztywne): 1 x (1 - 6) mm², 2 x (1 - 6) mm² Przekrój przewodów (linkowe z tulejką): Brak danych wprost, należy sprawdzić w dokumentacji producenta. Przekrój przewodów (AWG): 18 - 10 Długość odizolowania przewodu (głównego): 10 mm Moment dokręcania (zaciski główne): 1.7 Nm Trwałość mechaniczna: 100 000 cykli łączeń Trwałość elektryczna: 100 000 cykli łączeń Częstotliwość łączeń: 40 cykli/godzinę Montaż: Na szynie DIN IEC/EN 60715 (7.5 lub 15 mm) Pozycja montażu: Dowolna Stopień ochrony: IP20 Ochrona przed dotykiem: Zabezpieczenie przed dotknięciem palcem i wierzchem dłoni, ochrona przed dotykiem bezpośrednim od przodu (EN 50274) Odporność na wstrząsy: 25 g (mechaniczna, zgodnie z IEC/EN 60068-2-27, półsinusoidalny wstrząs 10 ms) Wymiary (wysokość x szerokość x głębokość): 93 mm x 45 mm x 76 mm Waga: 0.287 kg Warunki środowiskowe Temperatura otoczenia pracy (obudowa zamknięta): -25 do +55 °C Temperatura kompensacji: -5 do +40 °C (zgodnie z IEC/EN 60947, VDE 0660), -25 do +55 °C (zakres pracy), ≤ 0.25 %/K błąd resztkowy dla T > 40°C Temperatura przechowywania: -40 do +80 °C Wilgotność: Wilgotne ciepło, stałe, zgodnie z IEC 60068-2-78; Wilgotne ciepło, cykliczne, zgodnie z IEC 60068-2-30 Dodatkowe informacje Funkcje: Czułość na zanik fazy Przeznaczenie: Zabezpieczenie silników, odpowiedni do instalacji grupowych, również do silników o klasie efektywności IE3 (UL/CSA) Certyfikaty i normy RoHS zgodny Oznakowanie CE UL/CSA CCC ATEX (dla ochrony silników EEx do 65 A) Zastosowanie Wyłącznik silnikowy PKZM0-2,5-EA służy do zabezpieczania silników elektrycznych przed przeciążeniem i zwarciem. Może być stosowany jako wyłącznik główny lub serwisowy. Uwaga: Przed instalacją i użytkowaniem należy zapoznać się z kompletną dokumentacją techniczną producenta (Eaton). Podane dane mogą się nieznacznie różnić w zależności od wersji i daty produkcji.
