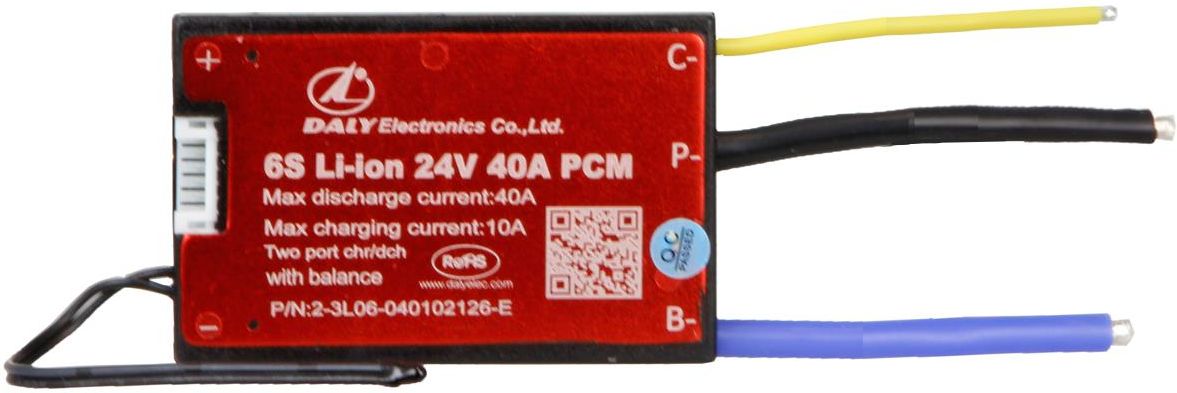

PCM układ zabezpieczenia dla akumulatora Li-ION 22,2V 40A 6S z układem balansującym i czujnikiem temperatury Układ zabezpieczający ogniwa przed przeładowaniem, nadmiernym rozładowaniem i zwarciem. Dedykowany do pakietu akumulatorów litowo-jonowego (Li-ION), dla 6 ogniw w szeregu. W układzie PCM zamieszczony jest system balansujący ogniwa. Balansowanie ogniw polega na poprawie wydajności baterii, zwiększenie całkowitej pojemności pakietu oraz jego żywotności. Jest to działanie konieczne, ponieważ poszczególne ogniwa, nawet dostarczane przez tego samego producenta, mogą różnić się między sobą pod względem poziomu maksymalnego rozładowania, pojemności, impedancji oraz charakterystyki temperaturowej. Skutkuje to różnym poziomem ich naładowania, co z kolei wpływa na całkowitą pojemność pakietu - na przykład część ogniw w niezbalansowanym pakiecie może się rozładowywać lub ładować szybciej niż pozostałe. Dlatego balansowanie ogniw jest zwykle zalecane już w przypadku pakietu z co najmniej trzema ogniwami, a w przypadku większej ich liczby staje się koniecznością. Układ posiada wyprowadzony na zewnątrz czujnik temperatury (termistor). Czujnik jest zabezpieczeniem termicznym wykorzystującym element bimetaliczny wykrywający temperaturę pakietu akumulatorów podczas ładowania. Jeśli temperatura osiągnie zbyt wysoki poziom następuje odcięcie zasilania. Zabezpieczenie termiczne podczas ładowania i rozładowywania Wykrywanie napięcia dla każdego ogniwa Obudowa z powłoką ESD o wysokiej odporności na korozję, wodoodpornością i impedancją Ochrona przed przeładowaniem i nadmiernym rozładowaniem pakietu Ochrona nadprądowa Ochrona przed zwarciem Niskie zużycie energii Oddzielne wyprowadzenia dla ładowania / rozładowania pakietu akumulatorów Przed podłączeniem układu PCM upewnij się, że pakiet akumulatorów nie jest uszkodzony. Podłącz akumulator z 4 ogniwami połączonymi szeregowo. Różnica napięć pomiędzy ogniwami powinna wynosić nie więcej niż 0.05V, różnica rezystancji ogniw, powinna wynosić nie więcej niż 5mΩ, a różnica pojemności ogniw jest mniejsza niż 30mAh. Do podłączenia akumulatora użyj przewodów dołączonych do PCM. Dane techniczne PCM: zabezpieczenie przed przeładowaniem pojedynczego ogniwa: 4.28V ± 0,025V zabezpieczenie przed rozładowaniem poniżej: 3V ± 0,05V prąd balancujący dla pojedynczego ogniwa: 30mA ± 5mA maksymalny prąd ciągły ładowania: 10A maksymalny prąd ciągły rozładowywania: 40A zabezpieczenie nadprądowe: 100±20A pobór prądu układu kontrolującego: ≤100µA czujnik temperatury: odcięcie zasilania przy 60ºC - 75ºC długość wyprowadzonych przewodów: 105mm długość przewodów do balansera: 300mm wymiary: długość: 75mm; szerokość: 49mm; grubość: 10mm waga: 86g Karta katalogowa Instrukcja obsługi PCM Instrukcja obsługi PCM angielska Instrukcja obsługi PCM rosyjska
