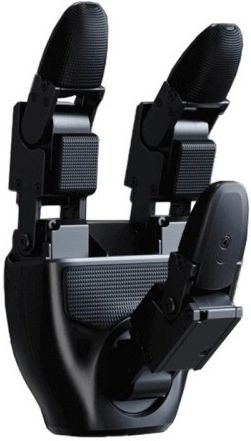

Unitree G1 Dex3-1 L+P (DEX3WT214T) Będzin

Dłonie robotyczne UNITREE G1 Dex3-1 – lewa + prawa z czujnikami dotykowymi Najważniejsze cechy ✔ Zestaw lewej i prawej dłoni Dex3-1 – rozwiązanie przeznaczone do humanoidalnego robota UNITREE G1. ✔ 33 czujniki nacisku na każdą dłoń – łącznie 66 punktów pomiarowych w zestawie lewej i prawej dłoni. ✔ Zakres detekcji nacisku 10–2500 g – precyzyjne monitorowanie kontaktu dłoni z trzymanym przedmiotem. ✔ 7 stopni swobody na każdą dłoń – 3 DoF kciuka, 2 DoF palca wskazującego i 2 DoF palca środkowego. ✔ Hybrydowa kontrola siły i pozycji – sterowanie momentem, kątem, prędkością, sztywnością i tłumieniem. ✔ Powtarzalność pozycjonowania ±2 mm – precyzyjne odtwarzanie ruchów końcówki palca. ✔ Komunikacja z częstotliwością 1000 Hz – szybka wymiana danych sterujących oraz informacji z czujników. ✔ USB 2.0 i High Speed Unibus – komunikacja dłoni z systemem robota oraz przegubami napędowymi. ✔ Rozbudowane dane zwrotne – pozycja, prędkość, moment, temperatura, nacisk, napięcie, prąd i dane IMU. ✔ Masa pojedynczej dłoni 710 g – kompaktowa konstrukcja o wymiarach 175 × 88 × 77 mm. 7 stopni swobody dla precyzyjnego ruchu Każda dłoń UNITREE Dex3-1 ma trzy aktywne palce i oferuje łącznie 7 stopni swobody. Kciuk dysponuje trzema osiami ruchu, natomiast palec wskazujący i środkowy po dwiema, co pozwala budować zróżnicowane konfiguracje chwytu i dopasowywać ułożenie dłoni do kształtu przedmiotu. Zakresy pracy obejmują dla kciuka −60° do 60°, −35° do 60° oraz 0° do 100°, a dla palca wskazującego i środkowego 0° do 90° oraz 0° do 100°. Powtarzalność pozycjonowania końcówki palca wynosi ±2 mm, wspierając zadania wymagające regularnego odtwarzania tych samych ruchów. 33 czujniki nacisku i precyzyjny pomiar kontaktu Wersja Dex3-1 z czujnikami dotykowymi umożliwia analizowanie nie tylko ruchu dłoni, ale również fizycznego kontaktu z obiektem. Każda dłoń wykorzystuje 9 matryc czujnikowych obejmujących łącznie 33 czujniki nacisku. Para dłoni oferuje więc łącznie 66 elementów pomiarowych. Na powierzchni dłoni znajdują się trzy matryce 2 × 2, kolejne trzy matryce 2 × 2 umieszczono na powierzchniach palców, a opuszki wykorzystują trzy układy 3 × 1. Dzięki temu pomiar obejmuje najważniejsze obszary odpowiedzialne za chwyt i kontakt z przedmiotem. Zakres detekcji pojedynczego czujnika wynosi od 10 do 2500 g, a maksymalne obciążenie bez uszkodzenia sensora wynosi 20 kg. System udostępnia również informacje o temperaturze czujników. Hybrydowa kontrola siły i zaawansowane przeguby UNITREE Dex3-1 wykorzystuje hybrydowe sterowanie siłą i pozycją, dzięki czemu kontrola mechanizmu nie ogranicza się wyłącznie do zadawania docelowego położenia palców. System pozwala sterować również momentem obrotowym, prędkością kątową, sztywnością oraz tłumieniem poszczególnych przegubów. Każda dłoń wykorzystuje 6 miniaturowych bezszczotkowych przegubów z napędem bezpośrednim oraz jeden napędzany przez przekładnię. Zastosowano modele F-1515-108 oraz F-1515-214. Idealny maksymalny moment obrotowy wynosi odpowiednio 0,76 Nm i 1,498 Nm. Rzeczywiste wartości zależą od kierunku działania momentu i mogą osiągać do 1,37 Nm dla F-1515-108 oraz 3,1 Nm dla F-1515-214. Rozbudowane dane zwrotne podczas pracy Dex3-1 dostarcza szeroki zestaw danych opisujących zarówno pracę przegubów, jak i kontakt dłoni z otoczeniem. System udostępnia informacje o trybie przegubu, pozycji, prędkości, momencie obrotowym oraz temperaturze. Dodatkowo dostępne są wartości napięcia, prądu, nacisku poszczególnych sensorów, temperatury czujników oraz dane IMU. Sprzężenie zwrotne sterowania obejmuje także współczynniki sztywności i tłumienia. Połączenie informacji o położeniu, sile i kontakcie może być wykorzystywane podczas opracowywania algorytmów chwytania, manipulacji i adaptacyjnego sterowania robotem. Komunikacja 1000 Hz i interfejs USB 2.0 Interfejs komunikacyjny dłoni wykorzystuje USB 2.0, a dane są wymieniane z częstotliwością 1000 Hz. Pełny pakiet obejmuje 1234 bajty po stronie nadajnika oraz 1270 bajtów po stronie odbiornika. Również komunikacja sterująca poszczególnymi przegubami pracuje z częstotliwością 1000 Hz. Do połączenia z napędami wykorzystywany jest High Speed Unibus, co pozwala często aktualizować parametry sterujące oraz odbierać informacje zwrotne. Szybka transmisja ma szczególne znaczenie w wersji z sensorami dotykowymi, ponieważ system może równolegle analizować dane dotyczące ruchu przegubów oraz wartości nacisku rejestrowanych podczas chwytu. Konstrukcja dopasowana do humanoidalnego robota UNITREE G1 Pojedyncza dłoń Dex3-1 waży 710 g, a jej wymiary w stanie wyprostowanym wynoszą 175 × 88 × 77 mm. W kompaktowym mechanizmie połączono siedem stopni swobody, bezszczotkowe przeguby, sensory nacisku oraz rozbudowany system informacji zwrotnych. Dłoń pracuje przy napięciu 12–58 V, a zakres temperatury pracy wynosi od −20°C do 60°C. W warunkach testowych określonych przez producenta mechanizm może utrzymywać twardy, okrągły obiekt o masie do 500 g. Połączenie precyzyjnego mechanizmu wykonawczego z pomiarem nacisku sprawia, że wersja z czujnikami dotykowymi jest szczególnie przydatna w projektach badawczo-rozwojowych oraz zadaniach wymagających analizy interakcji robota z fizycznymi obiektami. Zawartość zestawu 1x Lewa dłoń robotyczna UNITREE G1 Dex3-1 z czujnikami dotykowymi 1x Prawa dłoń robotyczna UNITREE G1 Dex3-1 z czujnikami dotykowymi ⚙️ Specyfikacja Producent UNITREE Model DEX3WT-214T / Dex3-1 Kompatybilność UNITREE G1 Liczba dłoni w zestawie 2 – lewa i prawa Liczba palców 3 na każdą dłoń Stopnie swobody 7 na dłoń – kciuk 3, palec wskazujący 2, palec środkowy 2 Mechanizm napędu 6 silników z napędem bezpośrednim + 1 silnik z przekładnią Powtarzalność pozycjonowania końcówki palca ±2 mm Masa pojedynczej dłoni 710 g Wymiary pojedynczej dłoni 175 × 88 × 77 mm Napięcie robocze 12–58 V Prąd statyczny 0,2 A przy 58 V Maksymalny prąd 10 A Interfejs komunikacyjny USB 2.0 Częstotliwość komunikacji 1000 Hz Pakiet danych TX: 1234 bajty / RX: 1270 bajtów Zakres temperatury pracy od −20°C do 60°C Czujniki dotykowe Liczba matryc czujnikowych 9 na każdą dłoń Liczba czujników nacisku 33 na dłoń / 66 w zestawie Matryce na powierzchni dłoni 3 × matryca 2 × 2 Matryce na powierzchniach palców 3 × matryca 2 × 2 Matryce na opuszkach 3 × matryca 3 × 1 Zakres detekcji nacisku 10–2500 g Maksymalne obciążenie bez uszkodzenia 20 kg Zakresy ruchu przegubów Kciuk −60° do 60° / −35° do 60° / 0° do 100° Palec wskazujący 0° do 90° / 0° do 100° Palec środkowy 0° do 90° / 0° do 100° Dane zwrotne Dane pomiarowe tryb, pozycja, prędkość, moment obrotowy i temperatura przegubu, napięcie, prąd, nacisk, temperatura czujnika, IMU Dane sterowania tryb, pozycja, prędkość, moment obrotowy, współczynnik sztywności i tłumienia Miniaturowe przeguby bezszczotkowe Modele F-1515-108 / F-1515-214 Przełożenie 1:108 / 1:214 Idealny maksymalny moment obrotowy 0,76 Nm / 1,498 Nm Rzeczywisty maks. moment – zgodny z kierunkiem ruchu 0,49 Nm / 0,86 Nm Rzeczywisty maks. moment – przeciwny do kierunku ruchu 1,37 Nm / 3,1 Nm Maksymalna prędkość obrotowa 23 rad/s / 11 rad/s Komunikacja przegubów High Speed Unibus, 1000 Hz Enkoder absolutny enkoder położenia wirnika
