Schneider Stycznik TeSys LC1-K - 3 biegunowy - AC-3 440V 9 A - cewka 230 V AC LC1K0910P7 Andrychów

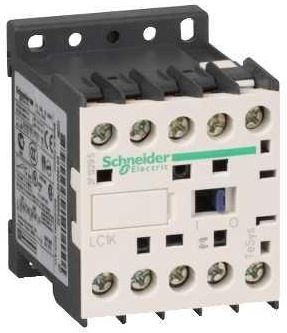

Schneider Stycznik mocy, TeSys K, AC3, 12A, 3P, 1NO, cewka 24VAC LC1K1210B7 Stycznik TeSys K, 3 biegunowy (3NO), do zastosowań w sterowaniu silnikami do 12A/690V AC-3 (5,5kW@400V), oraz do zastosowań w sterowaniu obciążeniem nieindukcyjnym do 20A/690V AC-1. Posiada cewkę 24V 50/60Hz AC, wbudowany styk pomocniczy 1NO, podłącz enie przez zaciski śrubowe. Zapewnia niezawodność i trwałość w standardowych zastosowaniach przy szybkości pracy do 600 cykli/godzinę i w środowisku do 50°C. Bardzo kompaktowy (45mm szerokości), montaż na szynie DIN lub mocowanie śrubowe. Posiada cer tyfikaty wielu norm (IEC, UL, CSA, CCC, EAC), zgodność z Green Premium (RoHS/REACh). Green Premium pozwoli spełnić Twoje zobowiązania w zakresie zrównoważonego rozwoju, zapewniając produktom zgodność z przepisami dotyczącymi ochrony środowiska, takim i jak RoHS i REACH, a także doskonałą przejrzystość w kwestii ujawniania informacji o środowisku i instrukcji dotyczących zakończenia eksploatacji. Parametry podstawowe Gama produktów: TeSys Typ produktu lub komponentu: Stycznik Skrócona nazwa urządzenia: LC1K Zastosowanie urządzenia: Sterowanie Zastosowanie: Sterowanie silnikiem, Obciążenie rezystancyjne Opis biegunów: 3P rodzaj napięcia sterującego: AC w 50/60 Hz napięcie sterujące [Uc]: 24 V prąd przemienny (AC) 50/60 Hz konfiguracja styku pomocniczego: 1 NO znamionowe napięcie udarowe wytrzymywane [Uimp]: 8 kV kategoria przepięciowa: III rezystancja izolacji: > 10 MΩ for obwód sygnalizacyjny pobór mocy przyciąganie w VA: 30 VA (at 20 °C) pobór mocy przy podtrzymaniu w VA: 4,5 VA (at 20 °C) rozpraszanie ciepła: 1,3 W Maximum operating rate: 3600 cykl/h rodzaj styków pomocniczych: typ bezzwłoczny 1 NO częstotliwość obwodu sygnalizacyjnego: <= 400 Hz minimalny prąd łączeniowy: 5 mA for obwód sygnalizacyjny minimalne napięcie wyłączeniowe: 17 V for obwód sygnalizacyjny odległość bez nakładania: 0,5 mm trwałość mechaniczna: 10 Mcykli Wysokość: 58 mm Szerokość: 45 mm Głębokość: 57 mm Masa produktu: 0,18 kg Parametry uzupełniające Kategoria użytkowania AC-3 AC-3e AC-1 AC-4 [Ue] znamionowe napięcie łączeniowe Obwód zasilający: <= 690 V prąd przemienny (AC) <= 400 Hz Obwód sygnalizacyjny: <= 690 V prąd przemienny (AC) <= 400 Hz Znamionowy prąd łączeniowy [Ie] 12 A (at <60 °C) at <= 440 V prąd przemienny (AC) AC-3 for Obwód zasilający 12 A (at <60 °C) at <= 440 V prąd przemienny (AC) AC-3e for Obwód zasilający 20 A (at <60 °C) at <= 690 V prąd przemienny (AC) AC-1 for Obwód zasilający moc silnika w kW 3 kW w 220...230 V prąd przemienny (AC) 50/60 Hz AC-3 5,5 kW w 380...415 V prąd przemienny (AC) 50/60 Hz AC-3 5,5 kW w 440 V prąd przemienny (AC) 50/60 Hz AC-3 4 kW w 690 V prąd przemienny (AC) 50/60 Hz AC-3 3 kW w 220...230 V prąd przemienny (AC) 50/60 Hz AC-3e 5,5 kW w 380...415 V prąd przemienny (AC) 50/60 Hz AC-3e 5,5 kW w 440 V prąd przemienny (AC) 50/60 Hz AC-3e 4 kW w 690 V prąd przemienny (AC) 50/60 Hz AC-3e 3 kW w 220...230 V prąd przemienny (AC) 50/60 Hz AC-4 5,5 kW w 380...415 V prąd przemienny (AC) 50/60 Hz AC-4 5,5 kW w 440 V prąd przemienny (AC) 50/60 Hz AC-4 4 kW w 690 V prąd przemienny (AC) 50/60 Hz AC-4 Znamionowy prąd cieplny przy konwekcyjnym chłodzeniu powietrznym [Ith] 20 A (at 60 °C) for Obwód zasilający 10 A (at 50 °C) for obwód sygnalizacyjny Irms znamionowy prąd załączany 144 A prąd przemienny (AC) for Obwód zasilający zgodny z IEC 60947 110 A prąd przemienny (AC) for obwód sygnalizacyjny zgodny z IEC 60947 Znamionowy prąd wyłączalny 110 A at 440 V zgodny z IEC 60947 80 A at 500 V zgodny z IEC 60947 70 A at 660...690 V zgodny z IEC 60947 [Icw] znamionowy prąd krótkotrwały wytrzymywany 115 A 50 °C - 1 s for Obwód zasilający 105 A 50 °C - 5 s for Obwód zasilający 100 A 50 °C - 10 s for Obwód zasilający 75 A 50 °C - 30 s for Obwód zasilający 55 A 50 °C - 1 min. for Obwód zasilający 50 A 50 °C - 3 min. for Obwód zasilający 25 A 50 °C - >= 15 min. for Obwód zasilający 80 A - 1 s for obwód sygnalizacyjny 90 A - 500 ms for obwód sygnalizacyjny 110 A - 100 ms for obwód sygnalizacyjny parametry bezpiecznika dobezpieczającego 25 A gG at <= 440 V for Obwód zasilający 25 A aM for Obwód zasilający 10 A gG for obwód sygnalizacyjny zgodny z IEC 60947 10 A gG for obwód sygnalizacyjny zgodny z VDE 0660 Znamionowe napięcie izolacji [Ui] Obwód zasilający: 600 V zgodnie z UL 508 Obwód zasilający: 690 V zgodnie z IEC 60947-4-1 Obwód sygnalizacyjny: 690 V zgodnie z IEC 60947-4-1 Obwód sygnalizacyjny: 690 V zgodnie z IEC 60947-5-1 Obwód sygnalizacyjny: 600 V zgodnie z UL 508 Obwód zasilający: 600 V zgodnie z CSA C22.2 Nr 14 Obwód sygnalizacyjny: 600 V zgodnie z CSA C22.2 Nr 14 zakres napięcia sterującego Eksploatacyjny: 0.8...1.15 Uc (at <50 °C) Zniknięcie, odcięcie: >= 0,20 Uc (at <50 °C) przyłącza - zaciski Zaciski śrubowe 1 kabel (kable) 1,5…4 mm²stały Zaciski śrubowe 1 kabel (kable) 0,75…4 mm²elastyczny bez końcówki kablowej Zaciski śrubowe 1 kabel (kable) 0,34…2,5 mm²elastyczny z końcówką kablową Zaciski śrubowe 2 kabel (kable) 1,5…4 mm²stały Zaciski śrubowe 2 kabel (kable) 0,75…4 mm²elastyczny bez końcówki kablowej Zaciski śrubowe 2 kabel (kable) 0,34…1,5 mm²elastyczny z końcówką kablową Moment dokręcania 0,8…1,3 N.m - w zaciski śrubowe Philips nr 2 0,8…1,3 N.m - w zaciski śrubowe płaska Ø 6 mm 0,8…1,3 N.m - w zaciski śrubowe Pozi Driv nr 2 czas pracy 10...20 ms rozładowanie cewki i otwarcie NO 10...20 ms ładowanie cewki i zamknięcie NO poziom bezpieczeństwa i niezawodności B10d = 1369863 cykl contactor with nominal load zgodnie z EN/ISO 13849-1 B10d = 20000000 cykl contactor with mechanical load zgodnie z EN/ISO 13849-1 trwałość elektryczna 1,3 Mcykli 12 A AC-3 przy Ue <= 440 V 1,3 Mcykli 12 A AC-3e przy Ue <= 440 V 0,3 Mcykli 20 A AC-1 przy Ue <= 690 V 0,02 Mcykli 72 A AC-4 przy Ue <= 440 V odporność mechaniczna Wstrząsy stycznik zamknięty, w osi X: 10 Gn przez 11 ms zgodnie z IEC 60068-2-27 Wstrząsy stycznik zamknięty, w osi Y: 15 Gn for 11 ms zgodnie z IEC 60068-2-27 Wstrząsy stycznik zamknięty, w osi Z: 15 Gn for 11 ms zgodnie z IEC 60068-2-27 Wstrząsy stycznik otwarty, w osi X: 6 Gn dla 11 ms zgodnie z IEC 60068-2-27 Wstrząsy stycznik otwarty, w osi Y: 10 Gn przez 11 ms zgodnie z IEC 60068-2-27 Wstrząsy stycznik otwarty, w osi Z: 10 Gn przez 11 ms zgodnie z IEC 60068-2-27 Wibracje stycznik zamknięty: 4 Gn, 5...300 Hz zgodnie z IEC 60068-2-6 Wibracje stycznik otwarty: 2 Gn, 5...300 Hz zgodnie z IEC 60068-2-6 Środowisko pracy Normy EN/IEC 60947-4-1 GB/T 14048.4 UL 60947-4-1 CSA C22.2 No 60947-4-1 JIS C8201-4-1 IEC 60335-1:Clause 30.2 IEC 60335-2-40:Annex JJ UL 60335-2-40:Annex JJ Certyfikaty produktu CB Scheme CCC UL CSA EAC CE UKCA stopień ochrony IP: IP2x zgodnie z VDE 0106 działanie ochronne TC zgodnie z IEC 60068 TC zgodnie z DIN 50016 Temperatura otoczenia dla przechowywania: -50…80 °C wysokość pracy (w metrach nad poziomem morza): 2000 m bez zmniejszania wartości znamionowych ognioodporność V1 zgodnie z UL 94 Wymóg 2 zgodnie z NF F 16-101 Wymóg 2 zgodnie z NF F 16-102 TEN PRODUKT BIERZE UDZIAŁ W PROGRAMIE LOJALNOŚCIOWYM ELEKTROKLUB Program lojalnościowy ELEKTROKLUB to najlepszy program partnerski dla klientów biznesowych w branży elektrotechnicznej. Kupujący którzy wcześniej zarejestrują się na stronie programu, kupując premiowane produkty u Dystrybutorów Elektroklubowych otrzymują Punkty wymienialne na nagrody lub środki na karcie przedpłaconej VISA. Program działa automatycznie i nie wymaga przesyłania skanów faktur, kodów z opakowań itp. Lista Premiowanych Produktów jest dostępna na stronie programu Elektroklub.
