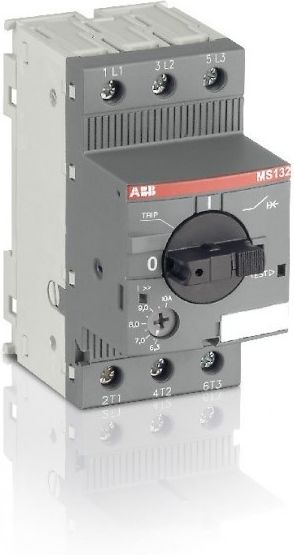

Abb Wyłącznik Silnikowy Ms132 25A (1SAM350000R1014) Andrychów

ABB - Wyłacznik silnikowy MS132-25 Głównym zadaniem wyłącznika silnikowego jest ręczne jego włączanie i wyłączanie. Jest urządzeniem elektromechanicznym, którego zadaniem jest również ochrona podłączonego urządzenia - reaguje przy zanikach faz, zwarciach i przeciążeniach. Pozwala zaoszczędzić miejsce i zapewnia szybką (liczoną w milisekundach) reakcję na problemy sieci, która sprowadza się do błyskawicznego wyłączenia pracującego silnika chroniąc go tym samym przed awarią. Dane techniczne Rated Ultimate Short-Circuit Breaking Capacity (Icu): (230 V AC) 50 kA (400 V AC) 50 kA (440 V AC) 20 kA (500 V AC) 10 kA (690 V AC) 3 kA Rated Instantaneous Short-Circuit Current Setting (Ii): 375 A Setting Range: 20 ... 25 A Moc znamionowa AC-3 (Pe): (400 V) Three Phase 11 kW Znamionowe napiecie pracy: Obwód główny 690 V AC Obwód główny 250 V DC Znamionowy prad pracy (Ie): 25 A Znamionowy prad pracy AC-3 (Ie): 25 A Znamionowy prad pracy DC-5 (Ie): 25 A Częstotliwość znamionowa (f): Obwód główny 50 Hz Obwód główny 60 Hz Znamionowa wytrzymalosc na impuls napieciowy (Uimp): Obwód główny 6 kV Znamionowe napiecie izolacji (Ui): 690 V Straty mocy: na biegun 1.8 ... 2.8 W Liczba biegunów: 3 Prąd przy chłodzeniu konwencjonalnym (Ith): Obwód główny 25 A Stopień ochrony obudowy: Housing IP20 Main Circuit Terminals IP10 Stopień zanieczyszczenia: 3 Electrical Durability: 50000 cycle Wytrzymalosc mechaniczna: 100000 cycle Dane montażowe-obwód glówny (roboczy): Elastyczny z tulejką 1/2x 0.75 ... 6 mm² Elastyczny z izolowaną tulejką 1/2x 0.75 ... 6 mm² Elastyczny 1/2x 1 ... 2.5 mm² Elastyczny 1/2x 2.5 ... 6 mm² Sztywny 1/2x 1 ... 2.5 mm² Sztywny 1/2x 2.5 ... 6 mm² Momenty dokrecajace: Obwód pomocniczy 0.8 ... 1.2 N·m Obwód główny (roboczy) 2 N·m Dlugosc odizolowania przewodu: Obwód pomocniczy 8 mm Obwód główny 10 mm Recommended Screw Driver: Pozidriv 2 Pozycja montażu: Position 1 to 6 Typ napędu: Rotary Handle Contact Position Indication: ON / OFF / TRIP Montaż na szynie DIN: TH35-15 (Szyna montazowa 35 x 15 mm) wg IEC 60715 TH35-7.5 (Szyna montażowa 35 x 7.5 mm) wg IEC 60715 Standardy: IEC/EN 60947-1 IEC/EN 60947-2 IEC/EN 60947-4-1 UL 60947-1 UL 60947-4-1 Rated Service Short-Circuit Breaking Capacity (Ics): (230 V AC) 50 kA (250 V DC) 3 Poles in Series 10 kA (400 V AC) 50 kA (440 V AC) 20 kA (500 V AC) 10 kA (690 V AC) 3 kA Technical UL/CSA Moc znamionowa [Hp] UL/CSA: 220 ... 240V AC Trzy fazy 7.5 Hp 440 ... 480V AC Trzy fazy 15 Hp 550 ... 600V AC Trzy fazy 20 Hp Napięcie znamionowe UL/CSA: 25 A Znamionowe dane montażowe UL/CSA: (600 V AC) 25 A Dane montażowe-obwód glówny (roboczy) UL/CSA: Elastyczny 1/2x 16-8 AWG Skrętka 1/2x 16-8 AWG
