Pagmil Termostat Cyfrowy Z Czujnikiem W1209 Aleksandrów Kujawski

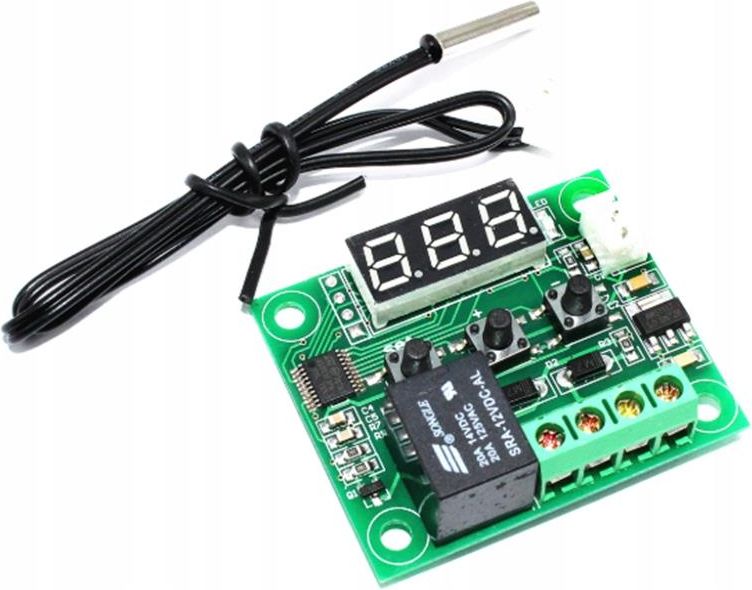

Regulowany termostat cyfrowy W1209 napięcie zasilania 12V regulacja temperatury od -50℃ do 110℃ rozdzielczość wskazań : od -9.9℃ do 99.9℃ - 0.1℃ , pozostały zakres - 1℃ obciążenie wyjścia - max 2300W 20A/14VDC 10A/120VAC 5A/230VAC Wodoszczelna sonda ( 4mm ) NTC10k Ohm pomiarowa długości 50cm ( w aktualnych dostawach gilza sondy ze stali nierdzewnej ) wymiary- 41x49x18mm Zdjęcia produktu są poglądowe, aktualnie dostępne moduły NIE są oparte na układzie STM8S003F3, po za tym funkcjonalność oraz wymiary pozostają bez zmian Opis funkcji P0 - wybór C - Chłodzenie / H - Grzanie P1 - zakres zadziałania histerezy - zakres: 0,1 - 15°C P2 - górna granica detekcji temperatury (domyślnie 110*C) zakres -25°C do 110°C (Funkcja nie służy do ustawienia temperatury włączenia przekaźnika) P3 - dolna granica detekcji temperatury (domyślnie -30*C) zakres -30°C do 105°C (Funkcja nie służy do ustawienia temperatury wyłączenia przekaźnika) P4 - kalibracja termometru - zakres: -7°C do 7°C (Kalibracja przydatna jest podczas błędu wskazań oraz znacznego przedłużania przewodu sondy) P5 - czas opóźnienia załączenia przekaźnika - zakres: 0min do 10min P6 - alarm zbyt wysokiej temperatury: 0 - 110°C Jednoczesne przytrzymanie przycisków + i - w momencie włączenia napięcia zasilania modułu powoduje reset do ustawień fabrycznych Instrukcja Termostat może działać w trybie Grzania ( H ) lub Chłodzenia ( C ) Podłączenie zasilania 12V DC do Termostatu spowoduje załączenie się modułu, Czerwony wyświetlacz zacznie wskazywać aktualną temperaturę Sondy ( czujnika temperatury ) Przy pierwszym załączeniu termostat zaprogramowany jest na ustawienia fabryczne : Załączenie przekaźnika powyżej 30℃, wyłączenie przekaźnika poniżej 28℃ Moduł zapamiętuje ustawienia po zaniku zasilania Dioda obok ekranu sygnalizuje załączenie przekaźnika Programowanie Naciśnij krótko przycisk funkcyjny SET - ekran z zadaną temperaturą zacznie mrugać Przyciskami + i - ustaw temperaturę ZMIANY STANU PRZEKAŹNIKA ( po osiągnięciu tej temperatury Piny K0 oraz K1 będą zwarte lub nie – w zależności od funkcji H(Grzanie), lub C(Chłodzenie) ) Po ustawieniu odpowiedniej temperatury odczekaj ok 10 sekund aż ekran z zadaną temperaturą przestanie mrugać – temperatura została ustawiona i zapamiętana Przytrzymaj przycisk funkcyjny SET przez 4-5 sekund – Wejdziesz w tryb programowania funkcji P0 … P6 Przyciskami + i – wybierz funkcję ( P0 … P6 ), wciśnij krótko przycisk SET -> zmień parametr funkcji -> zatwierdź zmiany krótkim wciśnięciem przycisku SET Zmień kolejną funkcję postępując tak jak w poprzednim punkcie Gdy parametry funkcji zostały zmienione -> przytrzymaj przycisk SET przez 4 sekundy ( lub nie wykonuj żadnej czynności przez 10 sekund ), aby zapisać wybrane przez Ciebie ustawienia funkcji. Przykłady zastosowań Tryb Grzania Przypuśćmy, iż termostat ma załączać grzejnik w pomieszczeniu, gdy temperatura spadnie do 18℃, koniec pracy grzejnika ma nastąpić przy temperaturze otoczenia 23℃ : Naciśnij krótko przycisk funkcyjny SET - ekran z zadaną temperaturą zacznie mrugać Przyciskami + i - ustaw temperaturę na 23℃ Przytrzymaj przycisk funkcyjny SET przez 4-5 sekund – Wejdziesz w tryb programowania funkcji P0 … P6 Przyciskami + i – wybierz funkcję P0 -> wciśnij krótko przycisk SET -> zmień parametr funkcji na H(Grzanie) -> zatwierdź zmiany krótkim wciśnięciem przycisku SET Przyciskami + i – wybierz funkcję P1 -> wciśnij krótko przycisk SET -> zmień parametr funkcji Histerezy na 5 ( różnica pomiędzy temperaturami 23 – 18 = 5 )-> zatwierdź zmiany krótkim wciśnięciem przycisku SET Przytrzymaj przycisk SET przez 4 sekundy ( lub nie wykonuj żadnej czynności przez 10 sekund ) Tryb chłodzenia Przypuśćmy, iż termostat ma załączać lodówkę, gdy temperatura w lodówce podniesie się do 6℃, koniec pracy lodówki ma nastąpić gdy temperatura spadnie do 1℃ : Naciśnij krótko przycisk funkcyjny SET - ekran z zadaną temperaturą zacznie mrugać Przyciskami + i - ustaw temperaturę na 1℃ Przytrzymaj przycisk funkcyjny SET przez 4-5 sekund – Wejdziesz w tryb programowania funkcji P0 … P6 Przyciskami + i – wybierz funkcję P0 -> wciśnij krótko przycisk SET -> zmień parametr funkcji na C(Chłodzenie) -> zatwierdź zmiany krótkim wciśnięciem przycisku SET Przyciskami + i – wybierz funkcję P1 -> wciśnij krótko przycisk SET -> zmień parametr funkcji Histerezy na 5 ( różnica pomiędzy temperaturami 6 – 1 = 5 )-> zatwierdź zmiany krótkim wciśnięciem przycisku SET Przytrzymaj przycisk SET przez 4 sekundy ( lub nie wykonuj żadnej czynności przez 10 sekund ) Przypuśćmy, iż termostat ma załączać pompę CO, gdy temperatura w wody w obiegu podniesie się do 50℃, koniec pracy pompy ma nastąpić gdy temperatura wody spadnie do 40℃ - ustawienia : Naciśnij krótko przycisk funkcyjny SET - ekran z zadaną temperaturą zacznie mrugać Przyciskami + i - ustaw temperaturę na 40℃ Przytrzymaj przycisk funkcyjny SET przez 4-5 sekund – Wejdziesz w tryb programowania funkcji P0 … P6 Przyciskami + i – wybierz funkcję P0 -> wciśnij krótko przycisk SET -> zmień parametr funkcji na C(Chłodzenie) -> zatwierdź zmiany krótkim wciśnięciem przycisku SET Przyciskami + i – wybierz funkcję P1 -> wciśnij krótko przycisk SET -> zmień parametr funkcji Histerezy na 10 ( różnica pomiędzy temperaturami 50 – 40 = 10 )-> zatwierdź zmiany krótkim wciśnięciem przycisku SET Przytrzymaj przycisk SET przez 4 sekundy ( lub nie wykonuj żadnej czynności przez 10 sekund ) Przypuśćmy, iż termostat ma załączać alarm, gdy temperatura wody w kotle podniesie się do 90℃, koniec alarmu ma nastąpić gdy temperatura spadnie do 80℃ - ustawienia: Naciśnij krótko przycisk funkcyjny SET - ekran z zadaną temperaturą zacznie mrugać Przyciskami + i - ustaw temperaturę na 80℃ Przytrzymaj przycisk funkcyjny SET przez 4-5 sekund – Wejdziesz w tryb programowania funkcji P0 … P6 Przyciskami + i – wybierz funkcję P0 -> wciśnij krótko przycisk SET -> zmień parametr funkcji na C(Chłodzenie) -> zatwierdź zmiany krótkim wciśnięciem przycisku SET Przyciskami + i – wybierz funkcję P1 -> wciśnij krótko przycisk SET -> zmień parametr funkcji Histerezy na 10 ( różnica pomiędzy temperaturami 90 – 80 = 10 )-> zatwierdź zmiany krótkim wciśnięciem przycisku SET Przytrzymaj przycisk SET przez 4 sekundy ( lub nie wykonuj żadnej czynności przez 10 sekund )
